Description

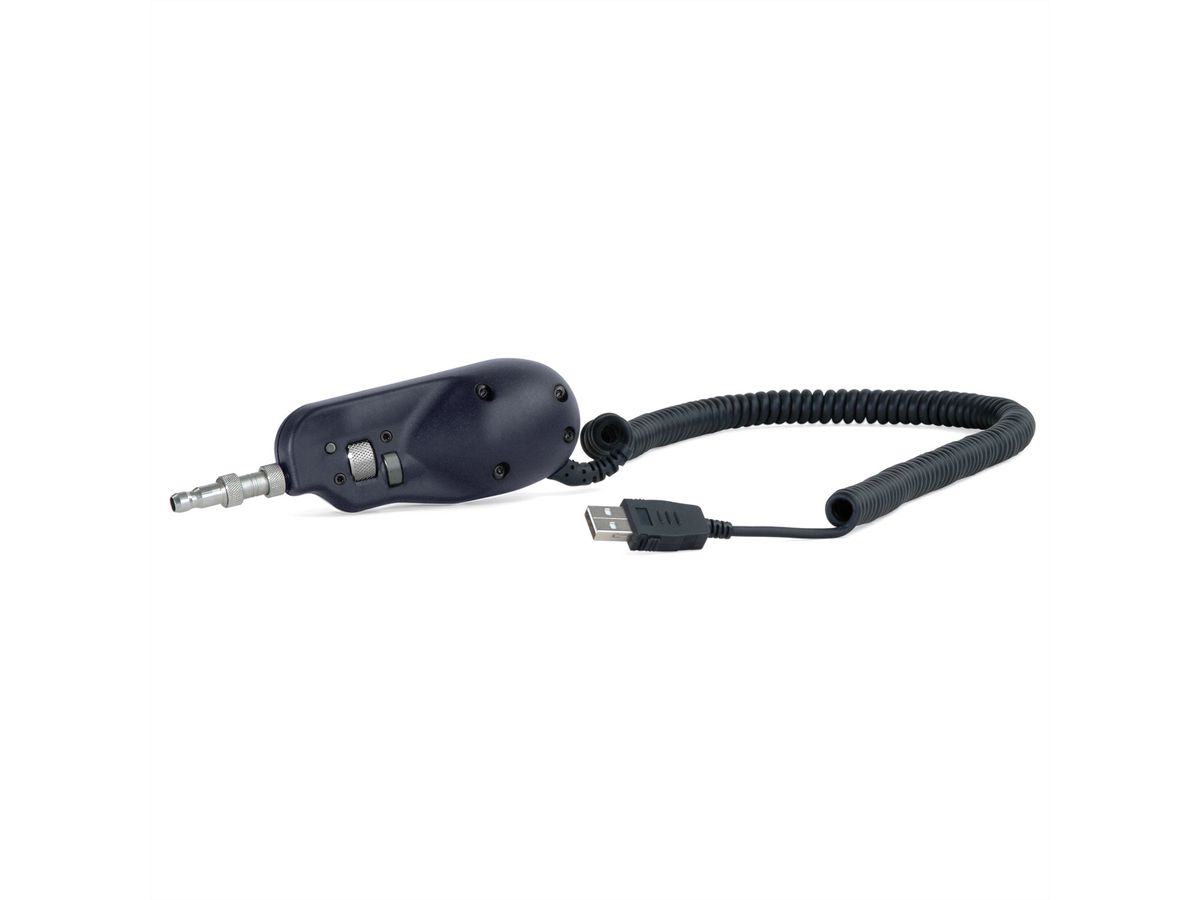

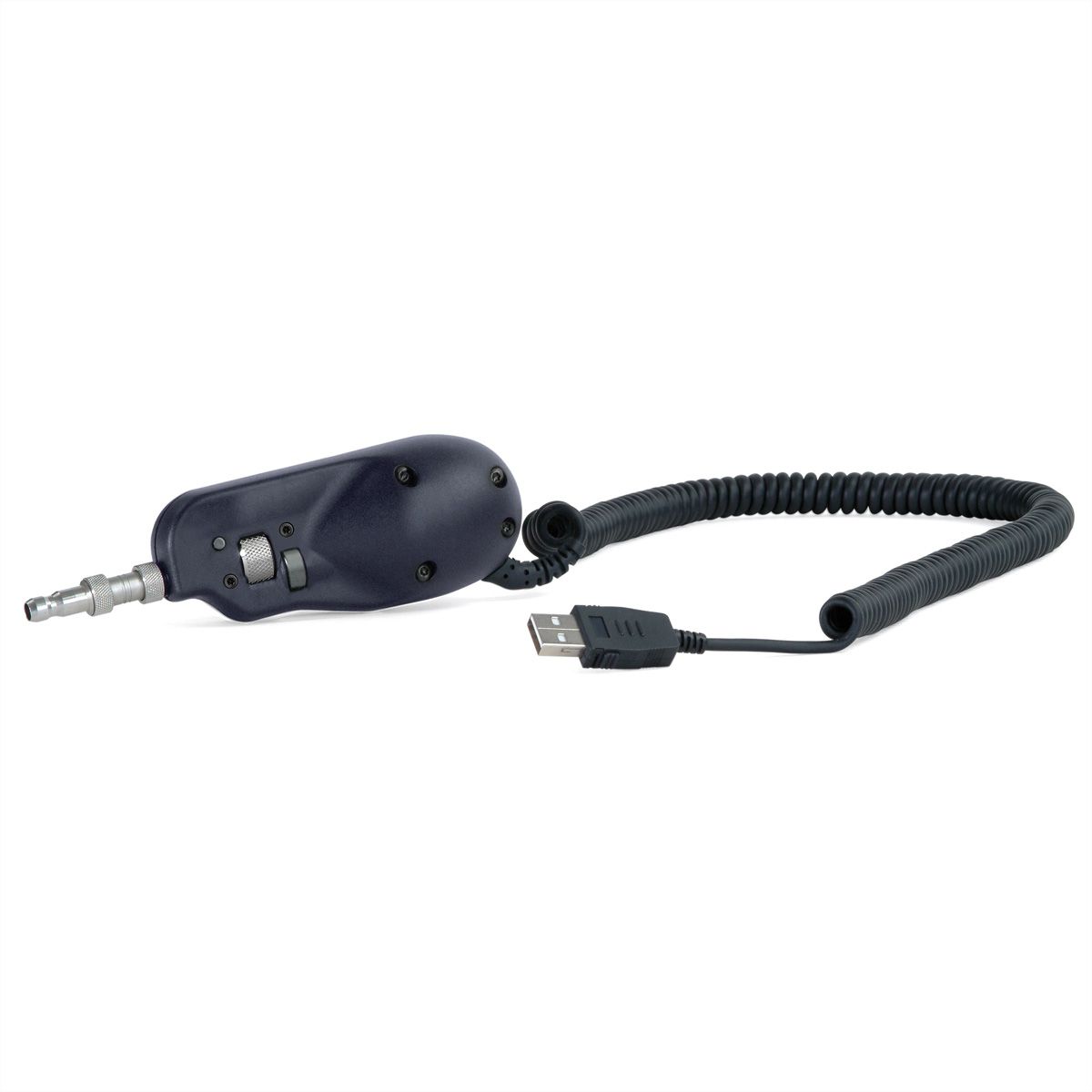

Microscope Fibre Digital pour l'inspection des extrémités des connecteurs

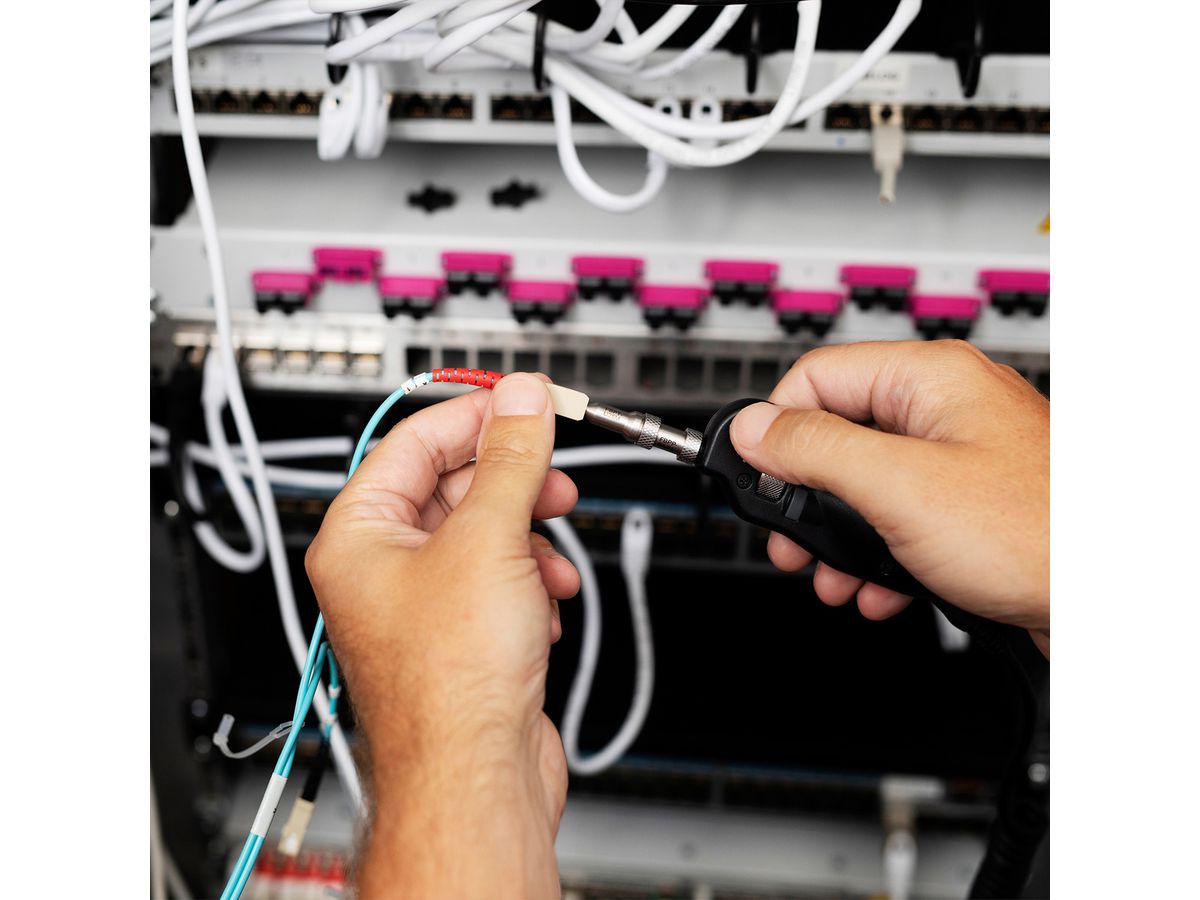

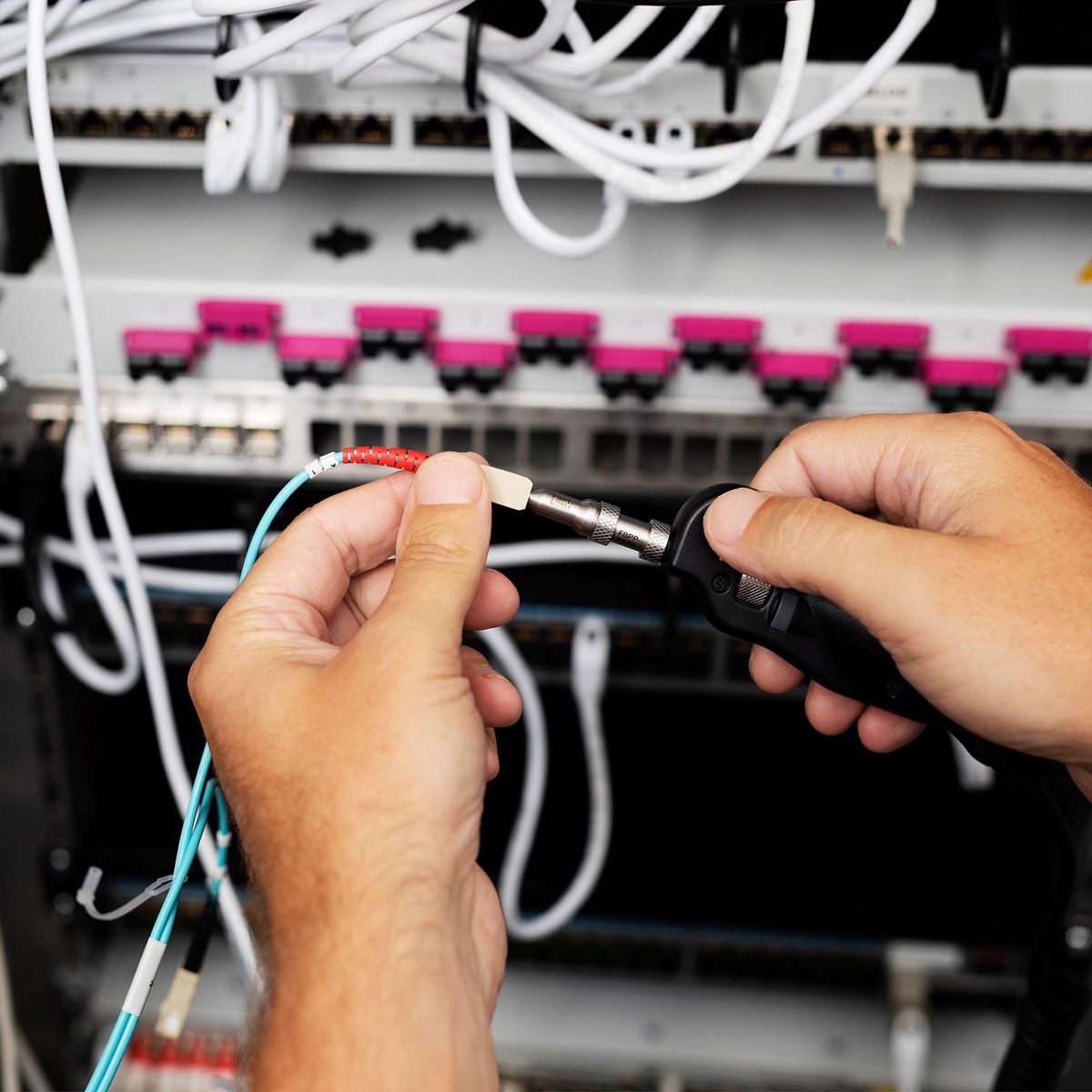

Avant de tester un lien optique et dès que des connecteurs optiques sont couplés, les extrémités de ces connecteurs doivent être inspectés et évalués afin d'éviter la présence de saleté, responsable de la dégradation de la performance du réseau et des zones de contact des connecteurs. Le nouveau microscope Fibre permet une inspection rapide et simple des extrémités des connecteurs et génère automatiquement une analyse conforme à la norme IEC 61300-3-35.
Le microscope optique se connecte facilement aux WireXpert ou FiberXpert via un câble USB et l'évaluation des extrémités des connecteurs peuvent être ajoutée au rapport de test.

• Inspection et évaluation des extrémités des connecteurs
• Analyse automatisée conforme à la norme IEC 61300-3-35
• Utilisation intuitive et analyse rapide
• Compatible avec le WireXpert et le FiberXpert, NetXpert XG et LinkXpert M3
• Adaptateurs compatibles avec les connecteurs optiques les plus communs inclus dans la livraison

• Champ de vision à faible grossissement (FOV): Horizontal 740 μm, Vertical 550 μm
• Champ de vision à fort grossissement (FOC): Horizontal 370 μm, Vertical 275 μm
• Image: 640 x 480 fps
• Connecteur: USB 2.0 (rétrocompatible avec USB 1.1)
• Capteur de la caméra: 2560 x 1920, 1/2.5-in CMOS
• Taille de particules détectables: <1 μm
• Source de lumière: LED bleue, durée de vie: 100,000 heures
• Précision: ±1 m ± 10-5 x distance ± résolution d'échantillonnage (hors imprécisions de l'indice de groupe)
• Technique d’illumination: Coaxiale
• Source d'énergie: Port USB

Spécifications

Constructeur	Softing IT Networks
Groupe de produits	Appareils de mesure
Types de produits	Microscope à fibre optique
Couleur	noir

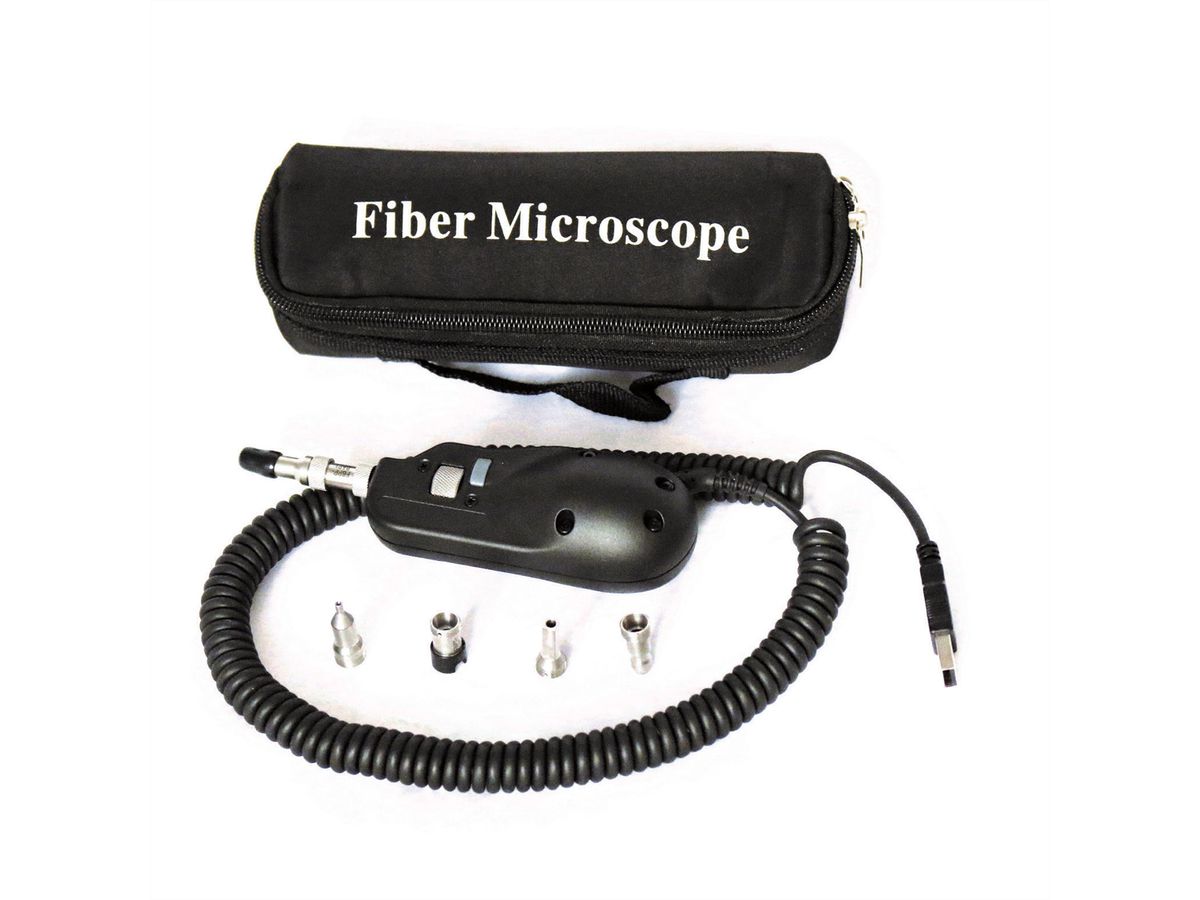

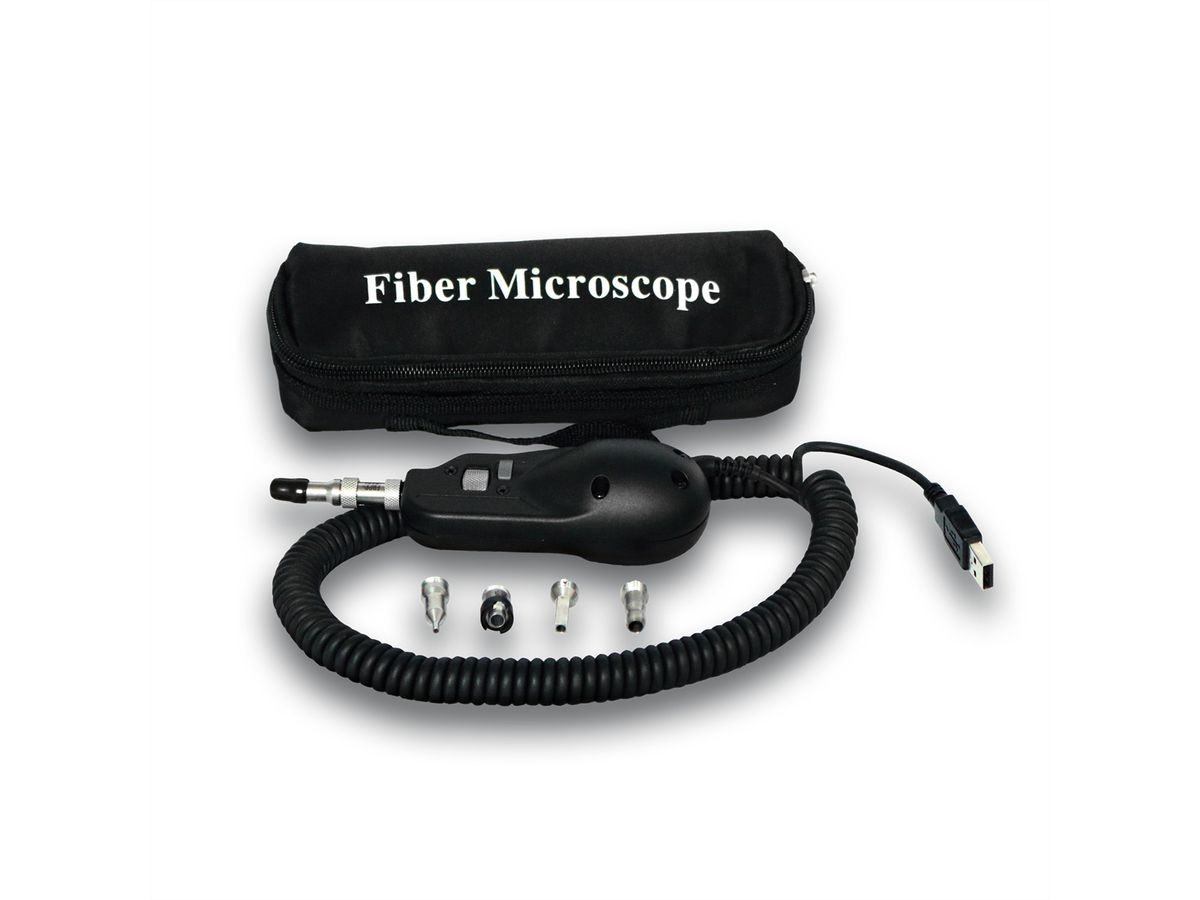

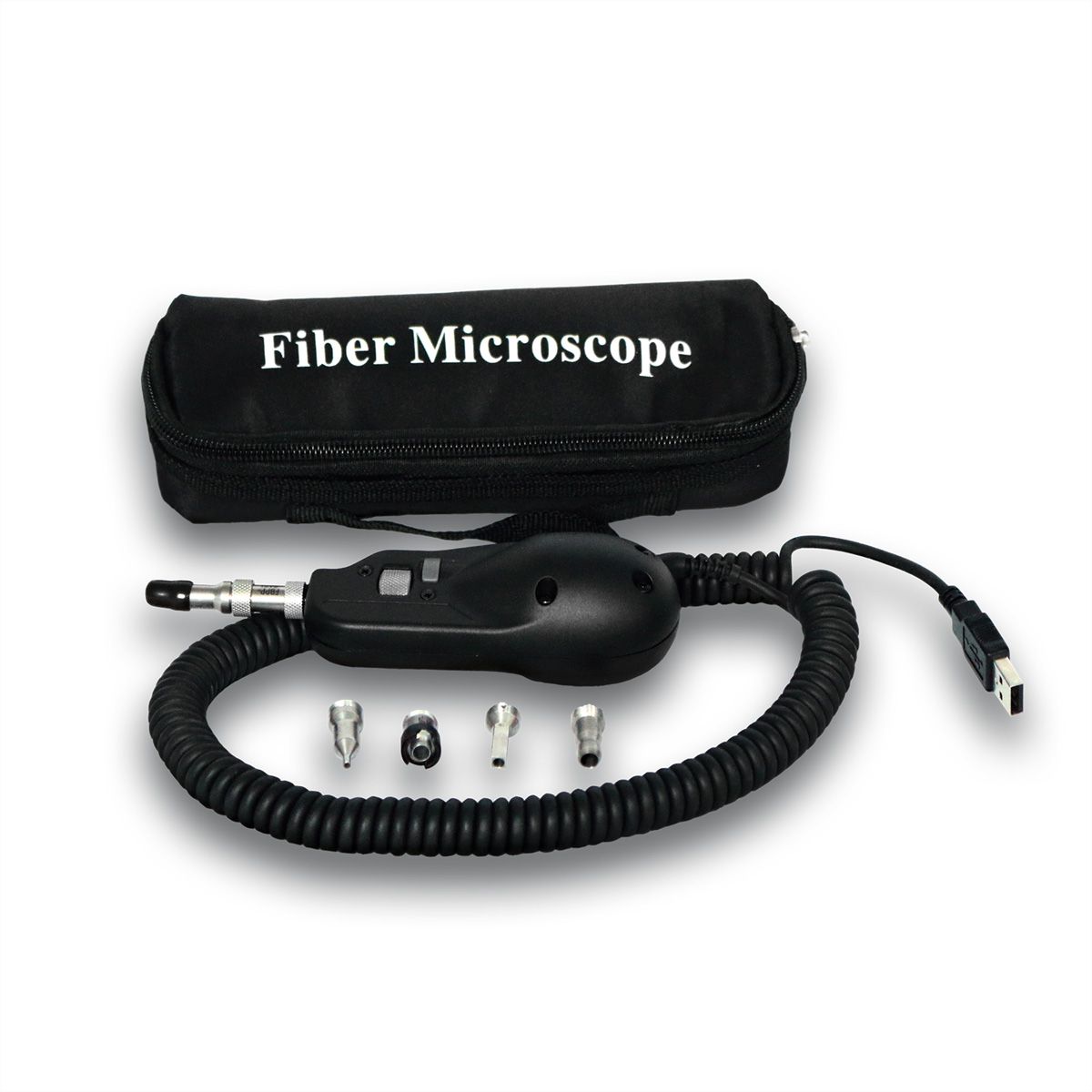

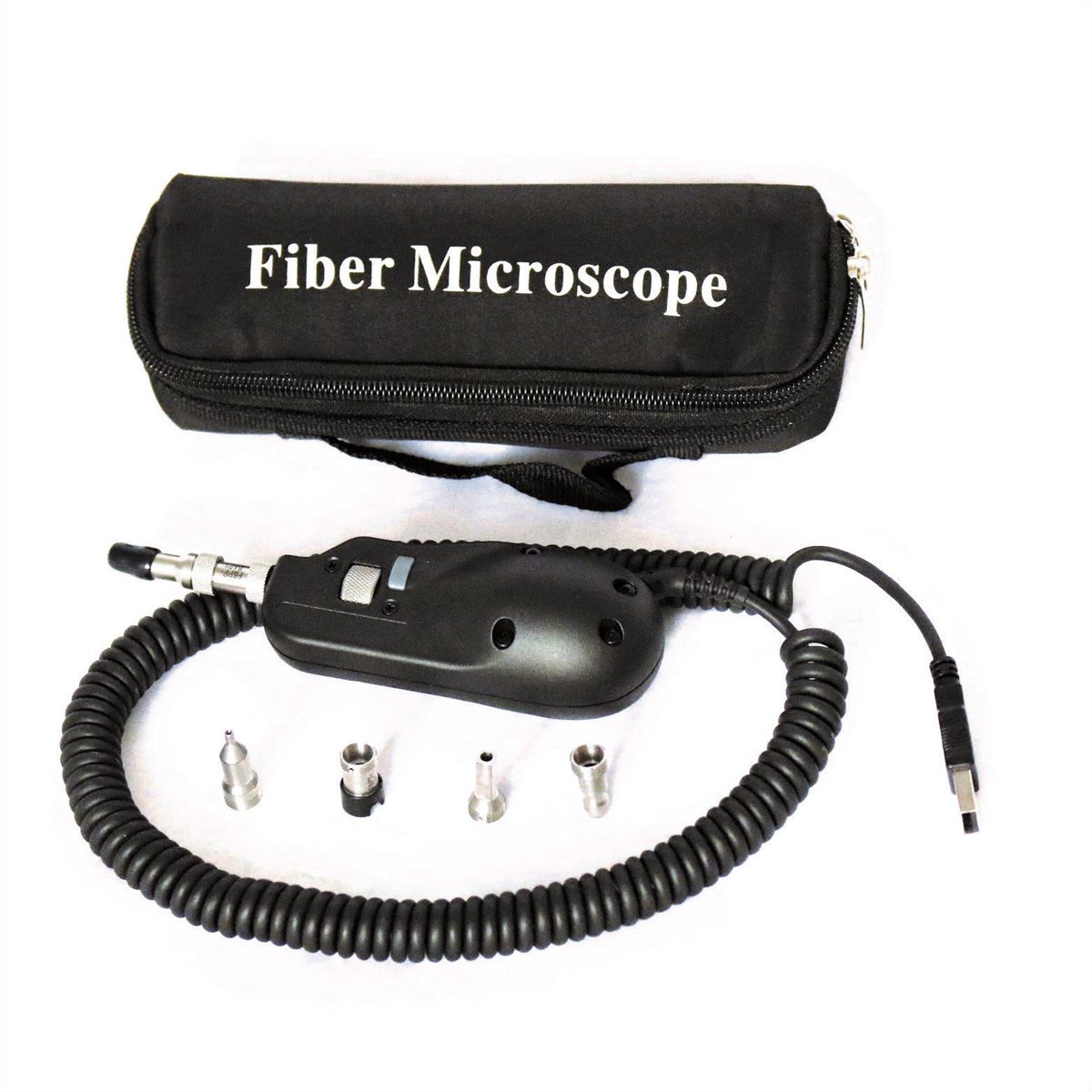

Comprend	Microscope Digital USB, Malette de transport, Embouts FC/LC/SC/U12M/U25M
Température de fonctionnement min.	-10 °C
Température de fonctionnement max.	50 °C
Hauteur	46 mm
Largeur	140 mm
Profondeur	44 mm
Poids	110 g
Hauteur du colis	120 mm
Largeur du colis	180 mm
Profondeur du colis	260 mm
Poids du paquet	0.33 kg

Téléchargements

Fiche technique du fabricant - Deutsch (1,0 Mio)

Téléchargement

Fiche technique du fabricant - English (3,4 Mio)

Téléchargement

Fiche technique du fabricant - Français (692,6 Kio)

Téléchargement
