Connectique réseaux

Vous nous connaissez en tant que fournisseur de câbles réseau, que ce soient des cordons à paires torsadées et connectique RJ-45 ou encore des câbles en fibre optique. Vous trouverez ici dans le domaine de la connectique réseau des cordons blindés ou non blindés, des cordons confectionnés ou des câbles d'installation, également des panneaux de brassage et des boîtiers de raccordement dans les catégories Cat.5e, Cat.6, Cat.6A et Cat.7, des cordons à identification lumineuse du connecteur, des accessoires de connexion, des produits industriels, des câbles en fibre optique de catégories OM2, OM3, OM4 et également OS2, des fibres Breakout ou extérieures ainsi que leurs accessoires.

Ce qu'il faut savoir dans le domaine de la connectique réseau

Un choix très large selon les marques, les qualités des matériaux, différentes longueurs, couleurs et connecteurs vous permettent de trouver le câble idéal.

Et si vous ne le trouvez toujours pas, rien de plus facile: un formulaire vous permettra de faire une demande de confection individuelle.

Appelez-nous ! Nous vous aiderons dans vos choix !

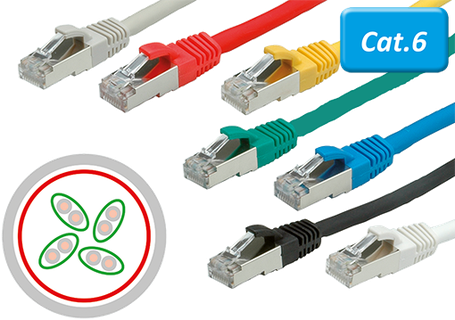

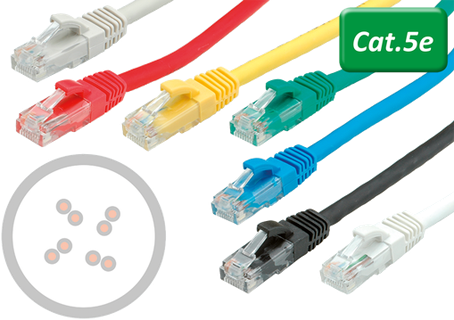

Cordons Twisted-Pair



Le terme "Twisted Pair" est la description anglaise du cordon à paires torsadées. Les paires torsadées offrent une meilleure protection contre les champs magnétiques externes et les influences électrostatiques. De même les perturbations pouvant provenir des paires voisines s'en trouvent réduites. Les fils de cuivre sont pour les câbles d'installation en fil solide, pour les cordons Patch, ils sont en tresse de 7 fils. Le diamètre des fils se définit en AWG. Les câbles massifs ont généralement une taille de AWG 22 à 24, les tresses vont de AWG 24 à AWG 27. L'isolation des fils ainsi que celle du câble est le plus souvent en PVC, on trouve cependant de plus en plus de composants sans halogène et émettant peu de fumée en cas de combustion. Plus d'informations sur ce sujet plus bas dans la partie protection contre le feu.

Blindage



Il y a différentes approches quant à savoir si les câbles et cordons doivent être blindés et comment. Il en ressort de grandes disparités de qualité des câbles, ces différences étant en relation avec l'utilisation prévue. En cas de distances importantes et de grands taux de transfert, un câble blindé apportera une qualité de transmission particulièrement supérieure.
Le point important est que le choix de la qualité du câble se fasse en adéquation avec la fonctionnalité et l'application de celui-ci.

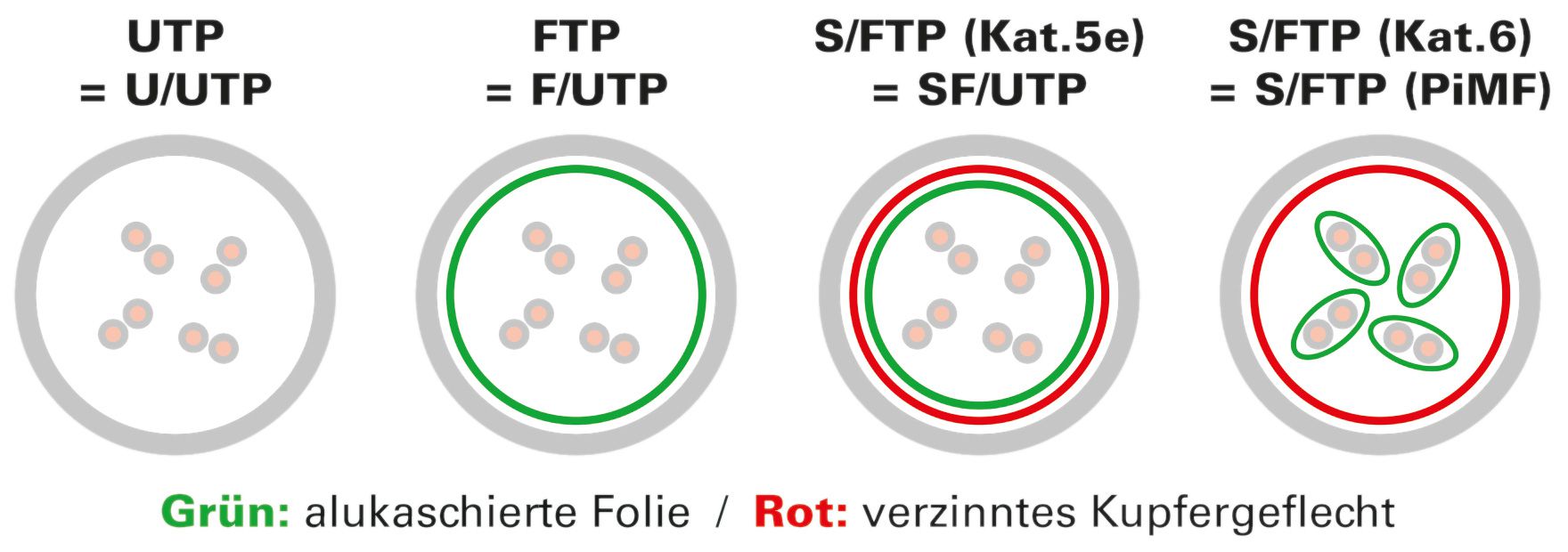

Vous trouverez les types de blindage suivants dans nos produits:

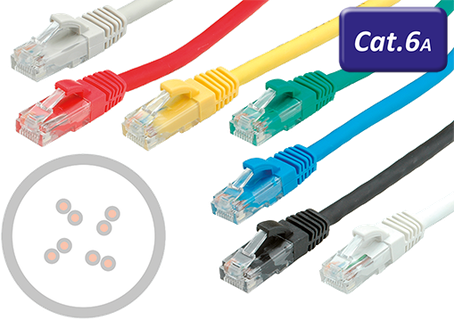

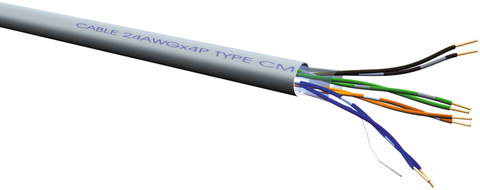

U/UTP (Unscreened/Unshielded Twisted Pair) ou UTP:
Ces câbles ne disposent ni d'un blindage global, ni d'un blindage des paires torsadées. Ils offrent une protection minimale face aux perturbations électromagnétiques.

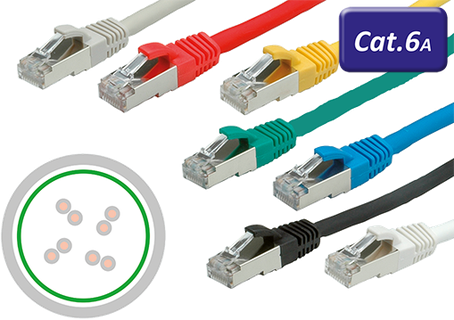

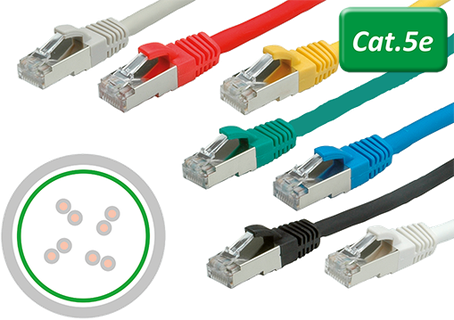

F/UTP (Foiled/Unshielded Twisted Pair) ou FTP:
Les paires de fil ne sont pas blindées, le câble est recouvert par un blindage global par feuille d'aluminium entourant toutes les paires.
Une variante du F/UTP est le S/UTP (Screened/Unshielded Twisted Pair): ici également les paires ne sont pas blindées, mais le blindage global est en tresse de cuivre étamé. La qualité de ces câbles est nettement supérieure à celle des câbles U/UTP.

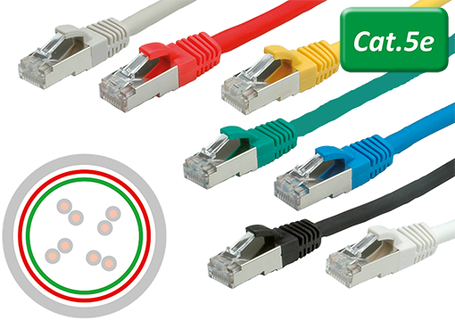

SF/UTP (Screened Foiled/Unshielded Twisted Pair) ou S/FTP:
Les paires de fil ne sont pas blindées, le câble est recouvert par un blindage global par feuille d'aluminium ET une tresse en cuivre étamé. L'effet de protection est ici encore renforcé par rapport à un blindage simple.

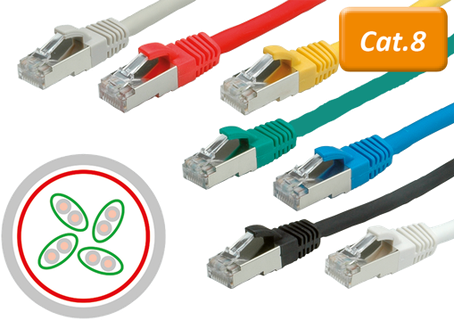

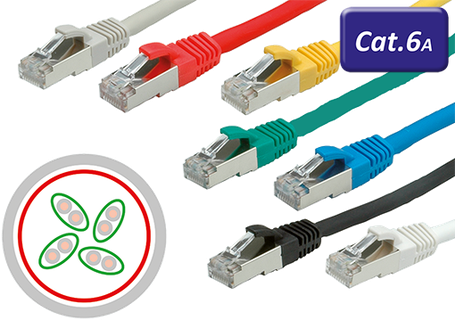

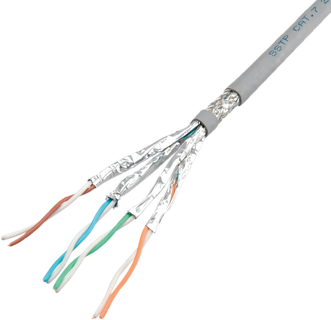

S/FTP (Screened/Shielded Twisted Pair) ou S/FTP:

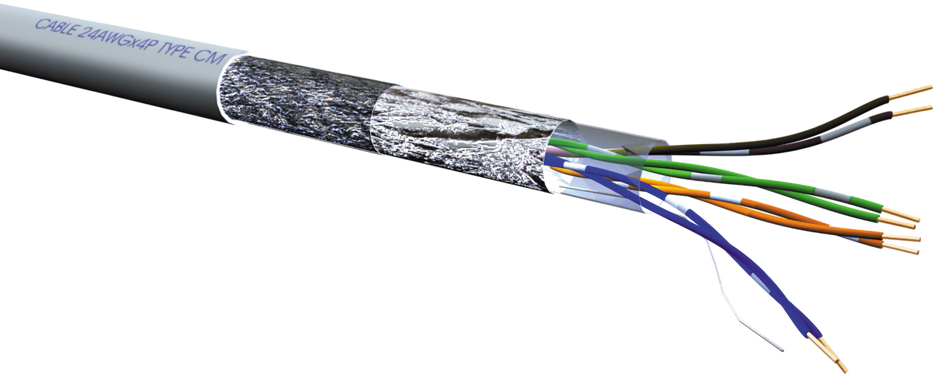

Chaque paire est blindée par une feuille d'aluminium, et il existe un blindage global par tresse de cuivre étamé. Le blindage par paire réduit considérablement les perturbations des paires entre elles (diaphonie). La combinaison de la feuille et de la tresse offre quant à elle la protection la plus haute contre les éléments électromagnétiques externes.

Qualités

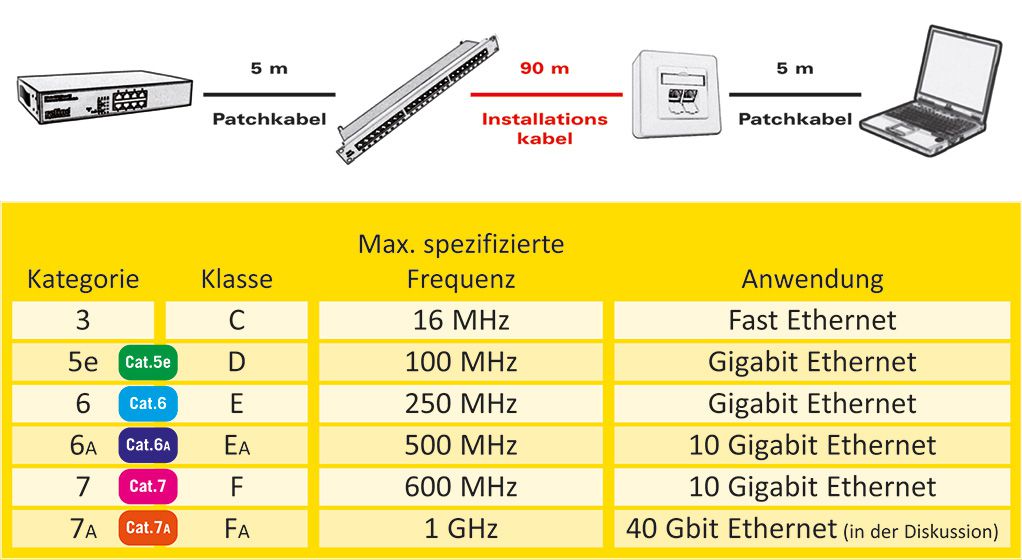

Les cordons Twisted Pair – ainsi que leurs composants (par exemple les boîtiers de raccordement) – sont répartis selon la qualité de transmission en classes et catégories. Chaque classe et catégorie représente diverses exigences et divers objectifs de qualité.
Le terme "catégorie" ("Cat“) est issu de la nomination américaine (EIA/TIA), celui de "classe" de celle internationale (ISO/IEC) et européenne (EN).
Il existe des données pour les éléments et composants (cordons Patch, connecteurs, câbles d'installation, panneaux de brassage etc.) et des données pour les liens. Les liens existent en tant que "Permanent LINK" (panneau de brassage + câble d'installation + boîtier de raccordement) et en tant que "Channel", qui comprennent le cordon Patch.
Les classes C jusqu'à EA (correspondant aux catégories 3 à 6A) sont établies et légales. La classe F (catégorie 7) a été définie, mais la standardisation n'a pas été poursuivie. La classe FA se trouve en cours de processus de standardisation.

Deux remarques à ce propos:
1. La classe EA (correspondant à la catégorie 6A) a été spécifiée afin que le 10 Gigabit Ethernet puisse être transmis.
2. Pour les classes à partir de F (correspondant à la catégorie 7 et plus), le RJ-45 ne peut à l'heure actuelle répondre aux spécifications à cause de l'écart trop faible entre les contacts. Si l'on rencontre cependant des cordons Patch avec la désignation "Cat.7“, cela ne concerne que le câble (matériel) qui, lui répond aux exigences de Cat.7 – car même le RJ-45 de la meilleure qualité possible ne pourra atteindre que la Cat.6A.

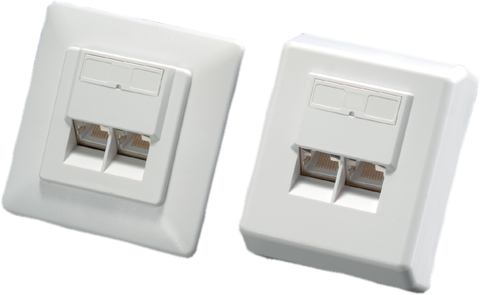

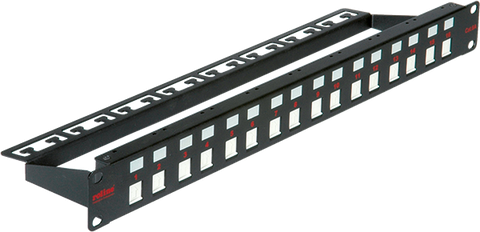

De façon à obtenir la productivité optimale pour votre réseau, tous les composants (cordons, connecteurs, boîtiers, câbles, panneaux, etc.) doivent soutenir la même catégorie et la même classe. Les composants les moins qualitatifs détermineront la classe de transmission (Link Class) du système dans son ensemble. Si l'on utilise dans un système de Cat.6 un cordon de Cat.5, l'ensemble atteindra un lien de classe D (Cat.5e).

Mot-clé: Component Level



Les exigences de qualité à partir de la Cat.6 / Classe E sont si hautes, que les valeurs ne sont souvent atteintes que pour l'ensemble du lien. Pour être sûr que votre lien comprenne la classe E ou EA, il est préférable que tous les composants (cordons, connecteurs, boîtiers, câbles, panneaux, etc.) soient de la même marque. Un ensemble composé de différentes marques, appelé "Mix-and-Match" ne pourra fonctionner que si tous les composants eux-mêmes répondent aux exigences de catégorie 6 ou 6A. On parle alors de "Cat.6 (ou Cat.6A) Component Level“. Vous trouverez dans notre gamme de produits ROLINE un grand nombre de cordons "Component Level“ de grande qualité.

Protection contre le feu: résistance à la flamme, peu d'émission de fumée, sans halogène



En particulier dans le cas d'installations plus importantes, la plus grande attention doit être apportée à la protection contre le feu. Pour cela, 3 propriétés que doivent avoir les manteaux des câbles et les isolants des fils sont à respecter. Ces propriétés sont la résistance aux flammes, la faible émission de fumée et l'absence d'halogène.

Résistance aux flammes:
Un câble est réputé résistant aux flammes selon IEC 60332 s'il ne brûle pas, ou si uniquement une petite partie prédéterminée brûle alors que le câble se trouve au contact du feu pendant une période prolongée.

Faible émission de fumée:
Il est question ici de l'émission de fumée lors d'un incendie. Pour passer le test de faible émission de fumée selon IEC 61034, des morceaux de câbles sont mis dans le feu pendant une longue période, et on mesure par cellules photoélectriques la densité de la fumée émise.

Absence d'halogène:
La mesure d'absence d'halogène est décrite dans l'IEC 60754. La présence d'halogène dans les matériaux entraine d'une part l'émission de gaz nocifs, mais également produit des acides corrosifs ou irritants.

LS0H:
On trouve souvent la description Low Smoke Zero Halogen (LSZH ou LS0H) pour la classification du matériel du câble. On parle dans ce cas de la faiblesse d'émission de fumée et de l'absence d'halogène, mais il n'y a pas de référence à la résistance aux flammes. C'est pourquoi nous donnons une description de chaque propriété de façon séparée.

Cordons VALUE



VALUE dispose d'une gamme de cordons de très bon rapport qualité-prix. Ces cordons sont disponibles en catégorie 5e, 6, 6A et "7“, dans divers types de blindage, différentes couleurs et longueurs.

Cordons ROLINE



La qualité fait la différence ! ROLINE offre un grand nombre de cordons Patch de grande valeur, adaptés aux environnements critiques. Les cordons de ROLINE sont disponibles dans les catégories 5e, 6, 6A et "7", avec différents blindages possibles et dans toutes les longueurs et couleurs. Nous offrons sur ces câbles une garantie de fonctionnement de 5 ans !

Cordons ROLINE GREEN



Câbles patch DataCenter particulièrement fins et flexibles pour une utilisation dans des espaces restreints, comme les centres de données. Les produits ROLINE GREEN sont uniquement identifiés par une étiquette en papier et sont composés de matériaux TPE sans halogène, les sacs en plastique et les serre-câbles en plastique sont abandonnés.

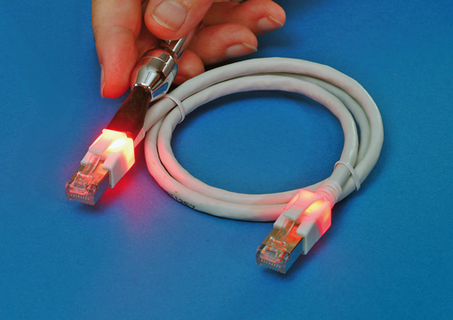

SACON: Cordons avec identification lumineuse des connecteurs



Eclaircissement au lieu de recherche laborieuse: sans perturber le fonctionnement l'identification lumineuse permet de retrouver facilement et rapidement les extrémités d'un cordon. saCon offre des cordons blindés de première qualité, dans les catégories 6 et 6A, dans différentes couleurs et longueurs. Le processus patenté permet l'affectation des connecteurs entre eux et augmente la sécurité de fonctionnement, la déconnexion involontaire du mauvais cordon étant quasi nulle. En reliant l'injecteur sur un des connecteurs, les diodes LED à l'intérieur de celui-ci ainsi que de celui de l'autre extrémité du câble s'allument.

Cordons DRAKA



Câbles du leader du marché: Draka fait partie du plus gros constructeur de câbles de données du monde. La finition des cordons que nous vous proposons se fait en Europe sous les exigences de qualité les plus importantes. Notre choix de cordons Draka englobe les cordons de catégorie 5e, 6 et 6A dans différentes longueurs et couleurs. Le maillon faible est ici comme indiqué plus haut le connecteur, le câble en soit offre une qualité de transmission allant jusqu'à la Cat.7.

Cordons DÄTWYLER



Dätwyler est synonyme de qualité Suisse ! Les cordons Dätwyler font partie de ce qu'il y a de meilleur sur le marché. Nous vous proposons des cordons Dätwyler blindés, de catégorie 5e, 6 et 6A dans différentes longueurs et couleurs. Comme mentionné plus haut, le connecteur limite la qualité de transmission, le matériel du câble va, lui, jusqu'à la Cat.7.

Cordons KERPEN DATACOM



KERPEN et DATACOM – ces 2 noms réunissent les leaders du câblage Allemand ! Notre stock de cordons Patch de KERPEN DATACOM comprend des cordons de catégorie 5e, 6 et 6A dans différentes longueurs et couleurs. Comme mentionné plus haut, le connecteur limite la qualité de transmission, le matériel du câble va, lui, jusqu'à la Cat.7.

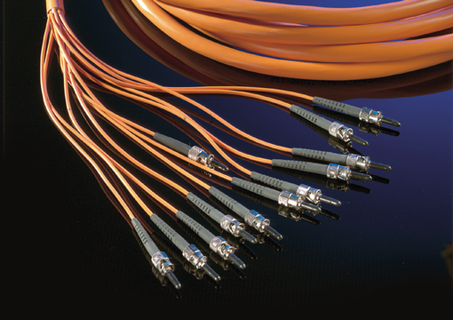

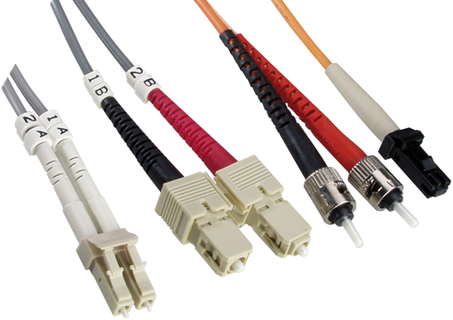

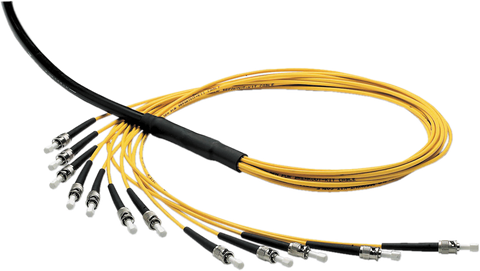

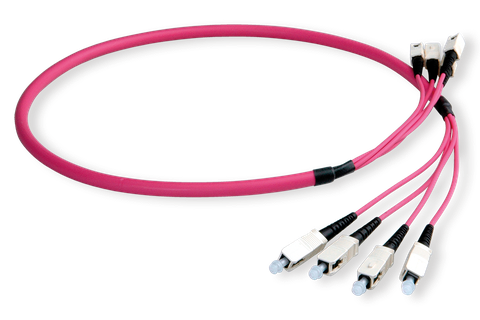

Câble patch à fibres optiques



La transmission d'informations par la lumière est très ancienne. Sauf qu'aujourd'hui, on n'utilise ni bougies, ni lumière du soleil, ni miroirs, mais la lumière des lasers ou des puissantes diodes électroluminescentes, connues sous le nom de LED, ainsi que des fibres optiques. L'utilisation de ce que l'on appelle les fibres optiques (LWL) augmente lentement mais sûrement. Et pour les applications futures, la technique des ondes lumineuses est - à l'heure actuelle - la seule chance de transmettre les largeurs de bande nécessaires, même sur des distances de plus de 30 mètres.

Vous connaissez SECOMP comme partenaire fiable dans le domaine des installations de réseaux passifs. Cela comprend également une large gamme de produits à fibres optiques. Vous trouverez dans notre assortiment les câbles patch à fibres optiques les plus divers - également appelés cavaliers. Cela commence par un cavalier simplex (avec une seule fibre) pour l'utilisation FTTH. Elle comprend également différents cavaliers duplex pour une utilisation avec des bandes passantes très élevées. Nous tenons à souligner les nouveaux cordons de brassage VALUE dotés d'un embout flexible spécial qui peut être plié de manière à ce que les câbles puissent être éloignés du connecteur selon un angle optimal sans risquer un rayon de courbure trop faible et donc un endommagement de la fibre optique. Un autre produit phare est le cavalier duplex de ROLINE, dont les connecteurs présentent une perte d'insertion particulièrement faible (Low Loss) et qui sont en outre adaptés à une utilisation dans des environnements particulièrement étanches.

La qualité des cordons de brassage en fibre optique est déterminée par différentes caractéristiques, notamment :

le type de fibre : il existe différents types de câbles à fibres optiques, tels que les câbles monomodes (OS1, OS2) ou multimodes (OM3, OM4, OM5), qui conviennent à différentes applications. OS1 et OS2 sont conçus pour les longues distances et les exigences élevées en matière de bande passante et ont un petit diamètre de noyau de 9µm. OM3, OM4 et OM5 ont un diamètre de noyau plus grand (50µm ou 62,5µm) et sont utilisés pour des distances plus courtes et des exigences de bande passante plus faibles.

Atténuation : les propriétés d'atténuation d'un câble de raccordement déterminent la quantité de perte de signal lors de la transmission. Des valeurs d'atténuation faibles sont souhaitables pour garantir une qualité de signal élevée.

Bande passante : la bande passante d'un câble de raccordement détermine la quantité de trafic de données qu'il peut transmettre. Plus la bande passante est élevée, plus le nombre de données pouvant être transmises par le câble de raccordement est important. Les câbles OS1 peuvent transmettre une bande passante maximale de 10 Gbit/s à 1550 nm, tandis que les câbles OS2 peuvent atteindre une bande passante allant jusqu'à 100 Gbit/s à 1550 nm. Les câbles OM3 peuvent typiquement atteindre une bande passante allant jusqu'à 10 Gbit/s à 850 nm et jusqu'à 40 Gbit/s à 850 nm avec des transmetteurs VCSEL. Les câbles OM4 peuvent transmettre des débits de données allant jusqu'à 100 Gbit/s à 850 nm avec des transmetteurs VCSEL. Les câbles OM5 peuvent transmettre des débits de données allant jusqu'à 400 Gbit/s à 850 nm.

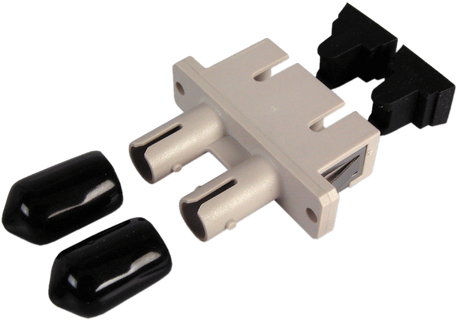

Types de connecteurs : La qualité des types de connecteurs peut avoir une grande influence sur la qualité et la fiabilité du signal.

Protection : les câbles de raccordement peuvent être dotés de différents types de couches de protection afin de les protéger contre les dommages causés par des facteurs environnementaux tels que l'humidité ou la poussière.

Il est important de choisir les bonnes qualités de câbles de raccordement à fibres optiques pour l'application concernée afin de garantir une qualité de signal et une fiabilité élevées.
