Câbles

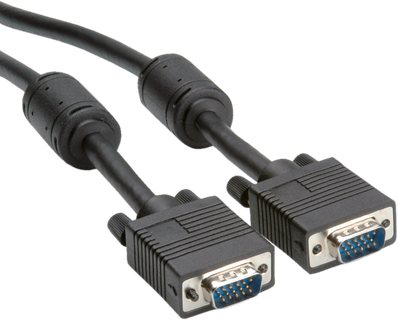

Les câbles DVI (Digital Visual Interface) sont utilisés principalement pour les écrans TFT. DVI est une transmission de signal numérique sans conversion analogue-numérique entre la carte graphique et l'écran TFT. L'interface DVI à maximum 29 broches soutient en plus des signaux analogues (DVI-A, pour la conversion vers VGA) deux largeurs de bandes pour la transmission numérique (DVI-D): "single link" et "dual link". "Single link" est prévu pour des résolutions allant à maximum 1600x1200 à 60Hz. Les écrans TFT de 48cm peuvent encore être gérés par le "single link". Au-delà, il faut utiliser des câbles "dual link". Une interface DVI-I est compatible avec les transmissions numériques et analogues.

HDMI (High Definition Multimedia Interface) est l'interface pour la transmission entièrement numérique des données audio et vidéo dans le domaine de l'électronique de loisir tel que le HDTV, DVD, Blu-Ray et autres composants Home Cinéma. Elle uniformise les procédés de transmission actuels et en étend les critères de qualité. La version HDMI High Speed transmet des signaux d'images jusqu'à 1080p à des taux de 340 MHz et offre des vidéos en FullHD ainsi que la possibilité de la télévision 3D.

La version HDMI High Speed avec Ethernet transmet les signaux vidéo jusqu'à 1080p avec un taux de 340 MHz et offre ainsi une qualité vidéo en FullHD et la possibilité du cinéma 3D, avec en plus un canal HDMI-Ethernet (HDMI-Ethernet-Channel - HEC) pour une connexion réseau et un canal de retour audio (Audio-Return-Channel - ARC) pour le retour des signaux audio.

La version HDMI Ultra HD avec Ethernet transmet les signaux vidéo jusqu'à 2160p avec un taux de 600 MHz et offre ainsi une qualité vidéo en Ultra HD (4K2K) et la possibilité du cinéma 3D, avec en plus un canal HDMI-Ethernet (HDMI-Ethernet-Channel - HEC) pour une connexion réseau et un canal de retour audio (Audio-Return-Channel - ARC) pour le retour des signaux audio. Pour la retransmission de films en qualité du cinéma numérique.

DP (DisplayPort) est un standard de connexion universel pour la transmission de signaux vidéo et audio. Ses domaines d'application sont le raccordement d'écran et de téléviseur à un ordinateur, lecteur DVD et autre appareil semblable. DisplayPort et HDMI sont compatibles au niveau des signaux. Une différence de taille: une connexion entre DisplayPort et HDMI ou DVI ne peut s'effectuer que dans une direction, le raccordement DisplayPort se trouvant toujours à la source (comme la carte graphique).

Généralités

On trouve dans chaque ordinateur un grand nombre de câbles servant aux transferts du courant ou des données entre les composants. Il n'y a eu ces dernières années peu de changement en ce qui concerne le câblage interne : grâce à de meilleures caractéristiques de circulation de l'air, les câbles plats ne sont quasiment plus utilisés (sauf en ce qui concerne les câbles SATA). On trouve à leur place de plus en plus de câbles ronds, qui se laissent plus facilement regrouper et installer.

Il existe de nombreux types de câbles internes de raccordement ou de prolongation, de différentes tailles et longueurs, avec des connecteurs compatibles entre eux, selon le type d'emploi. Si un connecteur ne correspond pas, on utilise dans ce cas des adaptateurs.

Types et fonctionnalités

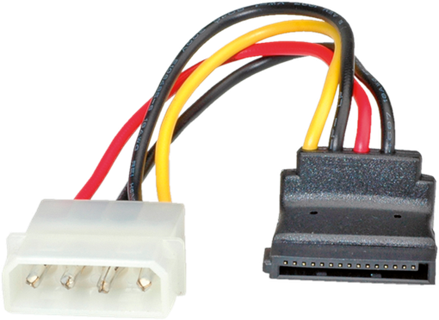

Un câble interne sert par exemple à l'alimentation de la carte-mère et des composants Hardware du PC. Grâce aux câbles prolongateurs de différents types, on peut réaliser les liaisons entre les alimentations ATX, SFX ou TFX et les composants, si les câbles existants sont trop courts (par exemple au sein d'une grande tour). On relie ainsi par exemple la carte graphique via PCIe ou la carte-mère via 4-Pin ATX12V, 8-Pin EPS12V ou 20+4-Pin ATX. Les câbles d'alimentation et adaptateurs Molex et SATA sont de plus nécessaires pour le raccordement de disques durs, SSDs, ou disques M.2, si ces derniers ne se trouvent pas directement sur la carte-mère, mais sont montés dans des boîtiers dédiés. C'est le cas par exemple lorsque plusieurs supports M.2 doivent être utilisés via une connexion dans un RAID.

La transmission de données se fait dans de nombreux cas également via des câbles internes. Ainsi sont reliés les disques durs, SSDs, mais également les lecteurs ODD et FDD via câbles Floppy, IDE, SATA ou autres à la carte-mère.

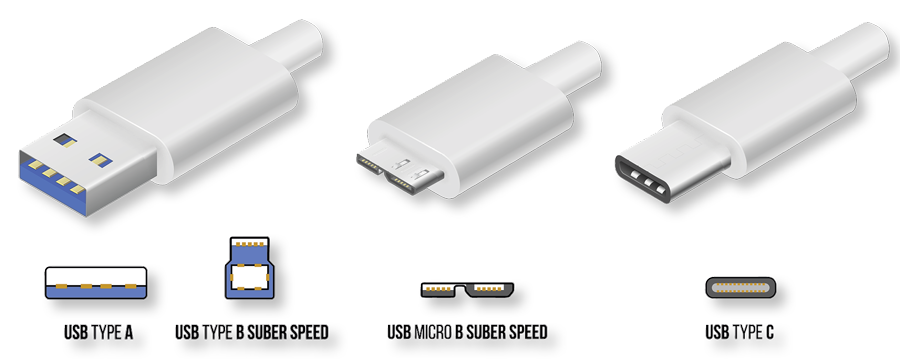

Certaines fonctionnalités des ventilateurs et boîtiers (par exemple les LED ou modules de charge Wireless) sont garanties par les câbles internes à 3 ou 4 broches ou câbles I/O à 2 broches de la carte-mère. On trouve enfin d'autres câbles internes, par exemple les câbles SLI pour la liaison de plusieurs cartes graphiques ou les câbles internes USB pour la liaison entre la carte-mère et les panneaux en face avant du PC.

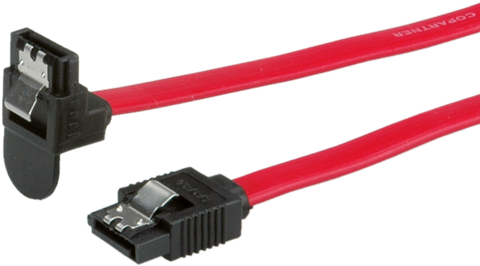

SATA -> SATAe ou PCIe

Serial-ATA, autrement appelé S-ATA / SATA est le standard actuel d'interface de raccordement des disques et SSDs. A l'origine, le raccordement de ces supports de données était réalisé par un système de bus avec des lignes de signaux parallèles. L'évolution de la vitesse de transmission a très vite montré les limites de ce système. Ainsi, ATA est également passé à un standard de transmission sériel.

A l'heure actuelle, on utilise principalement des câblages SATA 3G et 6G. La vitesse de transmission des données maximale est de 300 Mbyte/s et 600 Mbyte/s. L'arrivée de supports de stockage Flash a tellement fait augmenter les exigences de vitesse de transmission que même SATA 6G est devenu une technologie dépassée. SATA a donc été remplacée par SATA Express (SATAe) en tant qu'interface privilégiée. SATA Express est compatible avec SATA et permet des taux de transmission de 8 ou 16 GBit/s. La transmission SATAe se fait via protocole PCIe 3.0.
