Alimentation électrique

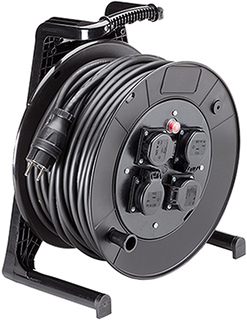

Pour les câbles sous tension 230V, on distingue les câbles d'installation des câbles tressés. Les câbles tressés sont utilisés pour les rallonges flexibles et les câbles de raccordement de multiprises.

Les câbles d'alimentation ont des fils codés par couleur. Bleu pour le conducteur neutre, brun ou noir pour la phase L et jaune-vert pour le conducteur de protection PE pour les câbles de la classe de protection I. Celui-ci conduit à la terre et sert à éviter les tensions de contact dangereuses sur le boîtier conducteur ou sur les pièces de service en cas de défaut en les déviant vers la terre.

En fonction de la longueur du câble, les sections varient de 0,75 mm² à 1,5 mm².

Les fiches pour les connexions de câbles d'alimentation 230V doivent porter le marquage CE sur le connecteur.

La désignation du câble pour le câble d'alimentation doit commencer par la lettre H (harmonisé dans toute l'Europe) et indiquer l'identification de la tension nominale, par exemple 05 pour 300/500V. Les autres chiffres décrivent le matériau de l'isolation et de la gaine (par ex. V pour le PVC) ainsi que d'autres particularités.

Le 6ème chiffre décrit le type de conducteur, par exemple "F" pour un fil fin. La position 7 indique le nombre de conducteurs (tripolaire, par exemple dans le système de contact de protection). La position 8 indique "X" pour le conducteur de protection et la section de câble se trouve en position 9, par ex. H05-VV-F-3X 1,5mm pour un câble d'extension d'alimentation commun.

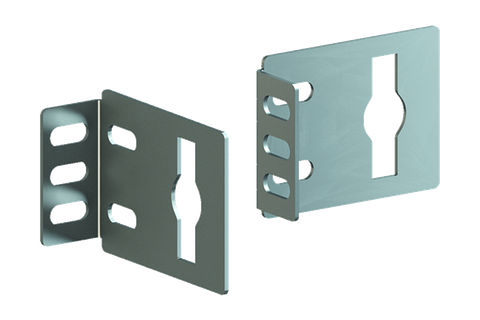

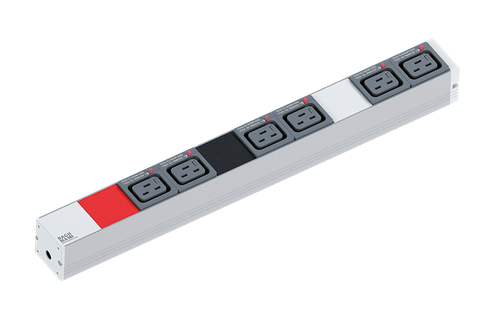

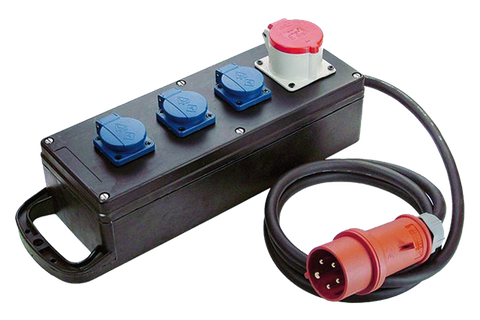

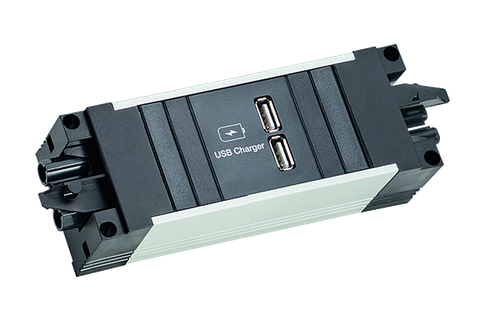

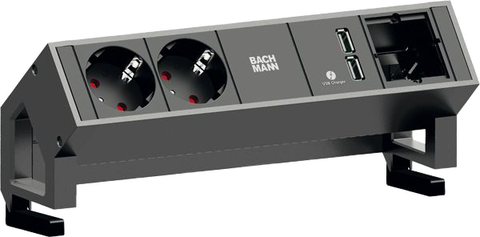

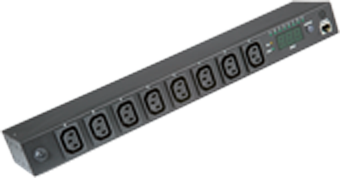

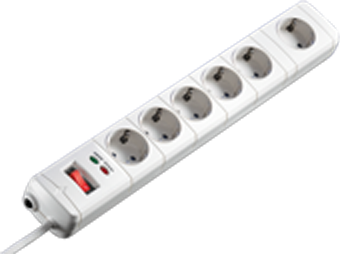

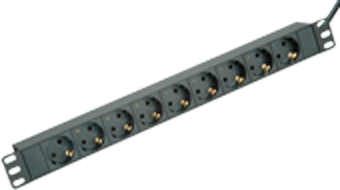

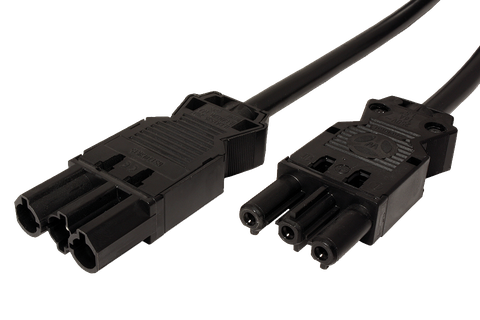

Une multiprise offre la possibilité de relier au courant plus appareils électriques équipés de prises normées. La connexion en série de plusieurs multiprises n’est pas sans problèmes, car les performances globales peuvent dépasser la limite autorisée. Pour les multiprises spéciales, la mise en série est expressément possible, les connecteurs étant de type industriel (GST18, IEC309, par exemple) et répondant à des exigences plus strictes. La plupart des multiprises ne conviennent pas pour une utilisation dans des pièces humides ou à l'extérieur. L'utilisation d'une multiprise contrairement à l'usage spécifié par le fabricant peut provoquer un court-circuit ou un incendie couvant. Il est également possible d'encourir des chocs électriques avec blessures.

Pour les multiprises, les câbles de connexion doivent posséder selon la loi une section de 1,5 mm². Les exceptions sont les multiprises spéciales dotées d'une protection contre les surintensités (fusible ou disjoncteur). Dans le cas de prises de courant provenant d'une fabrication défectueuse, il peut y avoir un risque d'accident si les contacts du conducteur de protection sont trop mauvais ou ne sont pas connectés. De plus, si la section du câble est trop petite, il peut se produire une surchauffe pouvant aller jusqu’au feu.

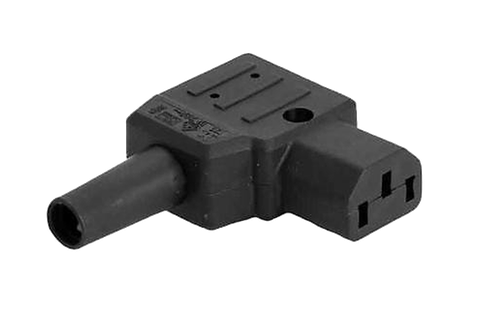

Les connecteurs mâles et femelles utilisés pour les câbles et multiprises:

Toutes les combinaisons ne sont pas autorisées. En fonction de la puissance de l'appareil à alimenter, il est possible de déterminer la quantité de courant à transmettre (courant nominal), et donc les connecteurs autorisés, de sorte que la quantité maximale d'électricité requise puisse être transmise en toute sécurité.
