Description

Unité de raccordement pour montage sur rail DIN TH35 selon DIN EN 60715 dans des répartiteurs électriques pour l'installation du bâtiment et industrielle

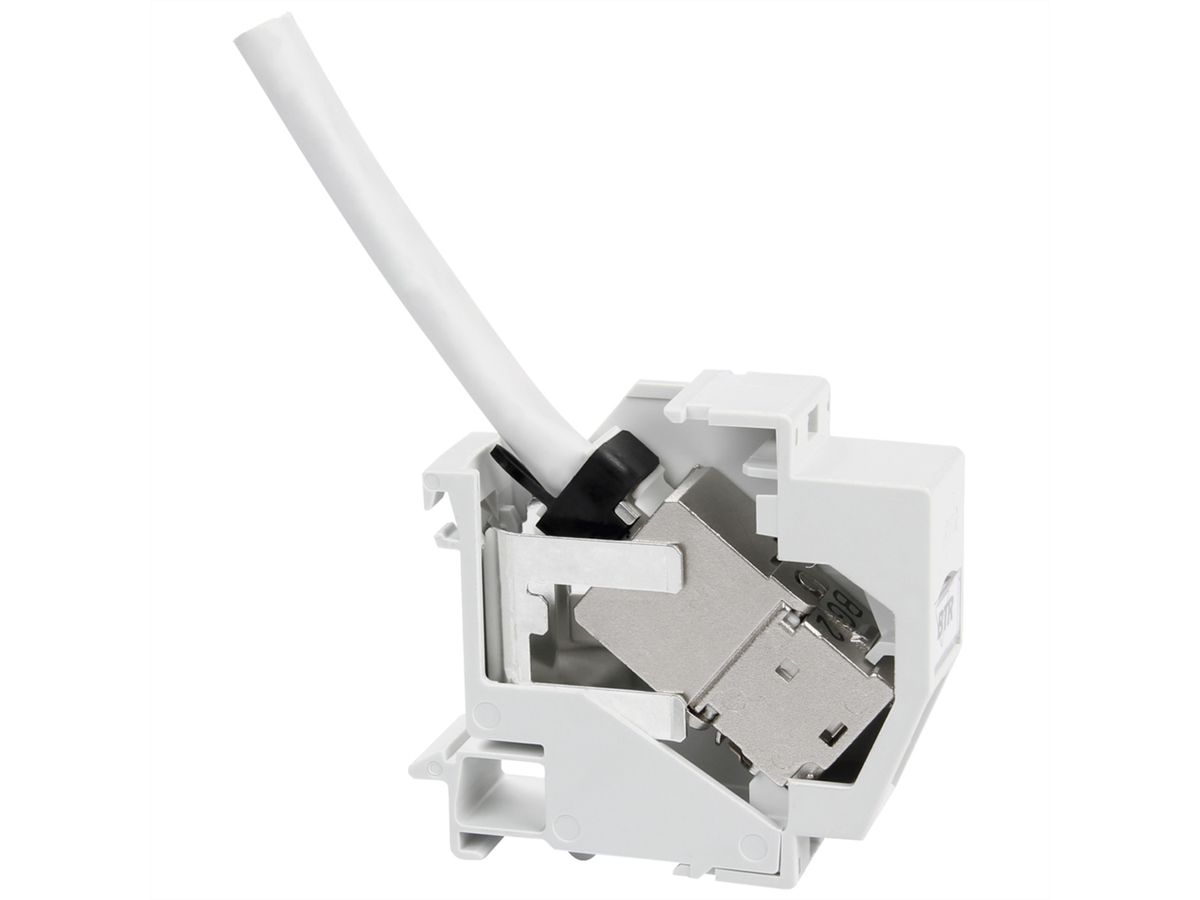

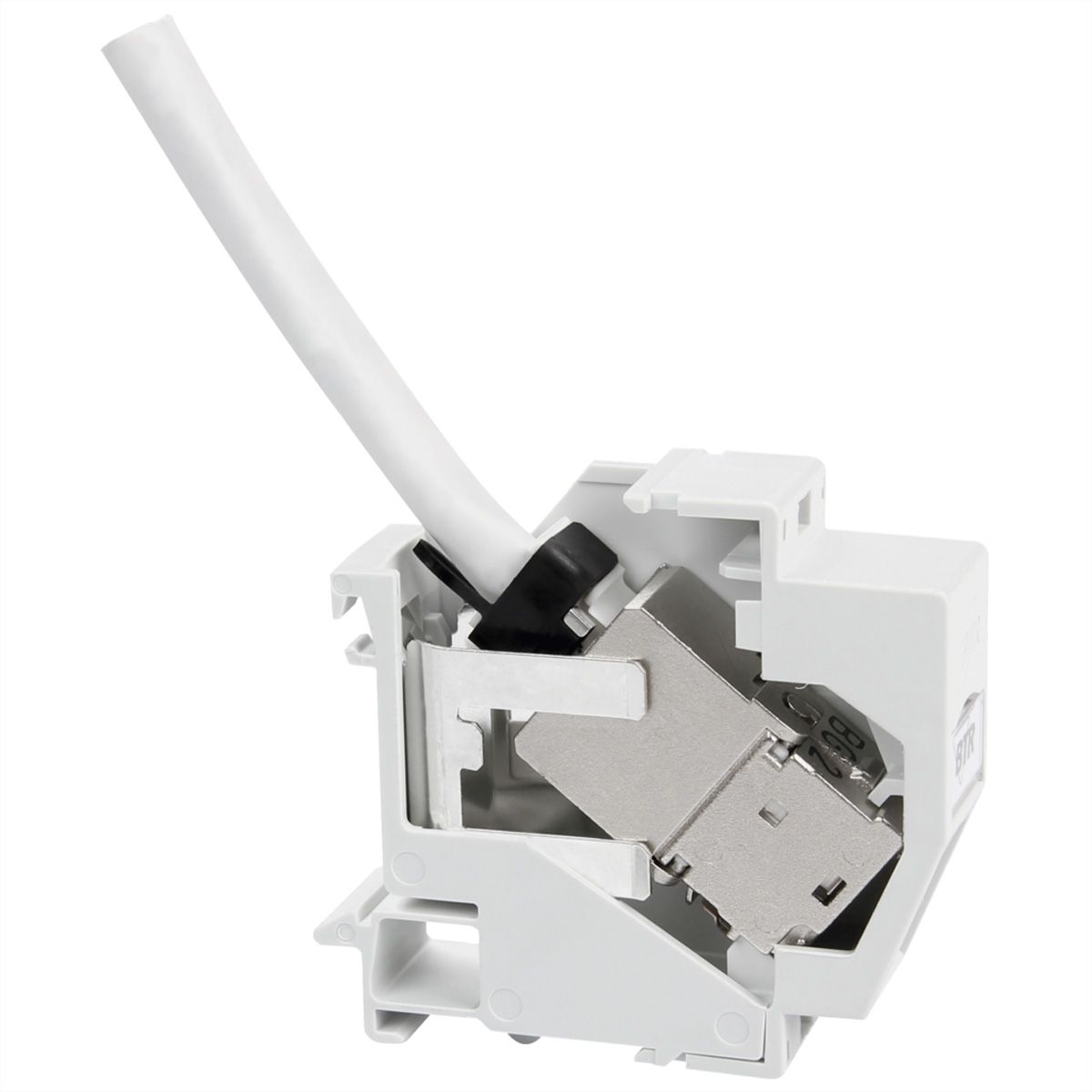

• Equipée d'un module individuel RJ45 C6Amodul 180°
• Entrée de câble 45° par le haut, sens d'embrochage : vers le bas, incliné de 45°
• Certifiée GHMT cat. 6A re-embedded PVP
• Test de composants Cat.6A selon ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D et IEC 60603-7-51, certifié GHMT
• Respect de la classe EA jusqu'à 500 MHz selon ISO/IEC 11801, DIN EN 50173-1
• Tests réalisés : composants jusqu'à 600 MHz, lien jusqu'à 800 MHz
• Convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE et 4PPoE) et HDBaseT
• Raccordement simplifié de câbles de données AWG 26/1 à 22/1 (monobrin) et AWG 26/7 à 22/7 (multibrin) sur des contacts à déplacement d'isolant IDC
• Marquage de l'assignation des brins T568A et T568B directement sur la pièce de chargement
• Migration vers les systèmes 25G sans outillage spécial

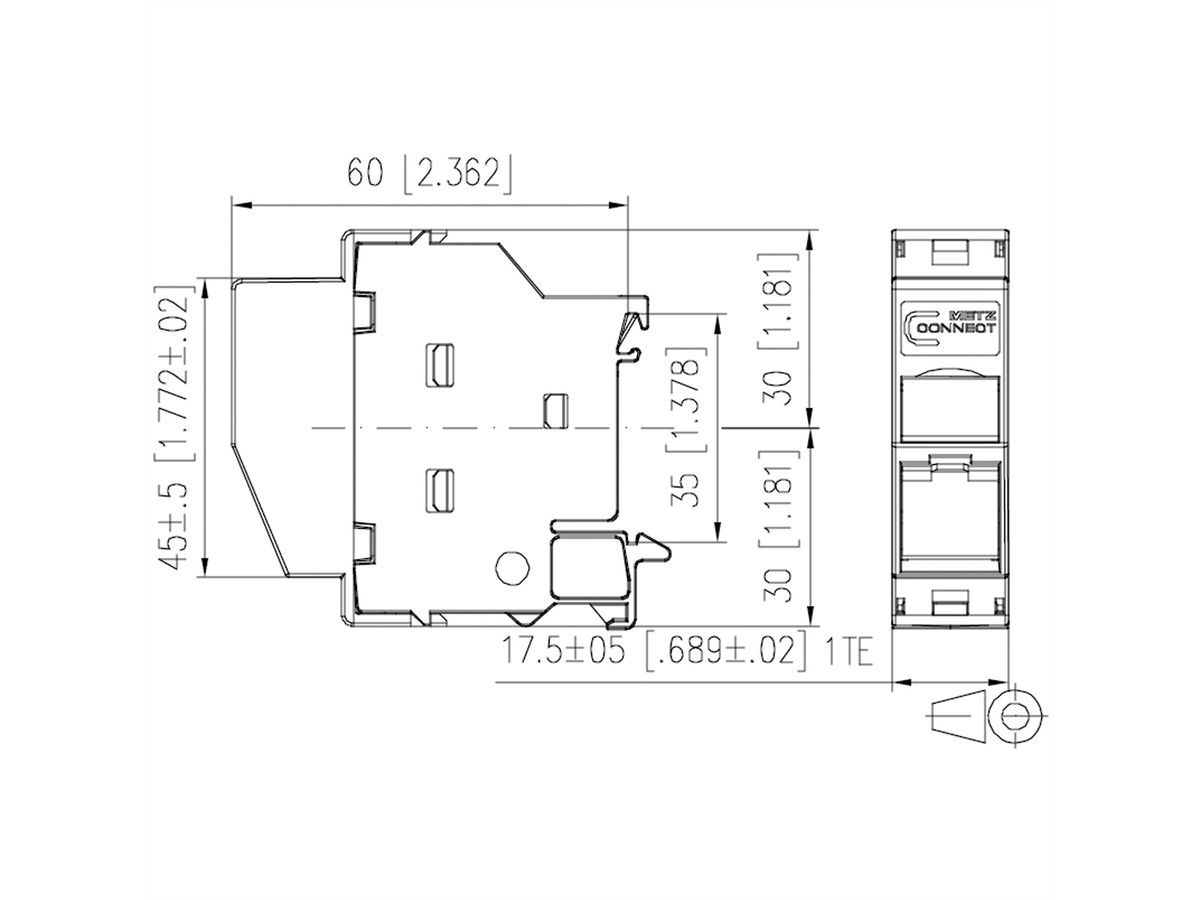

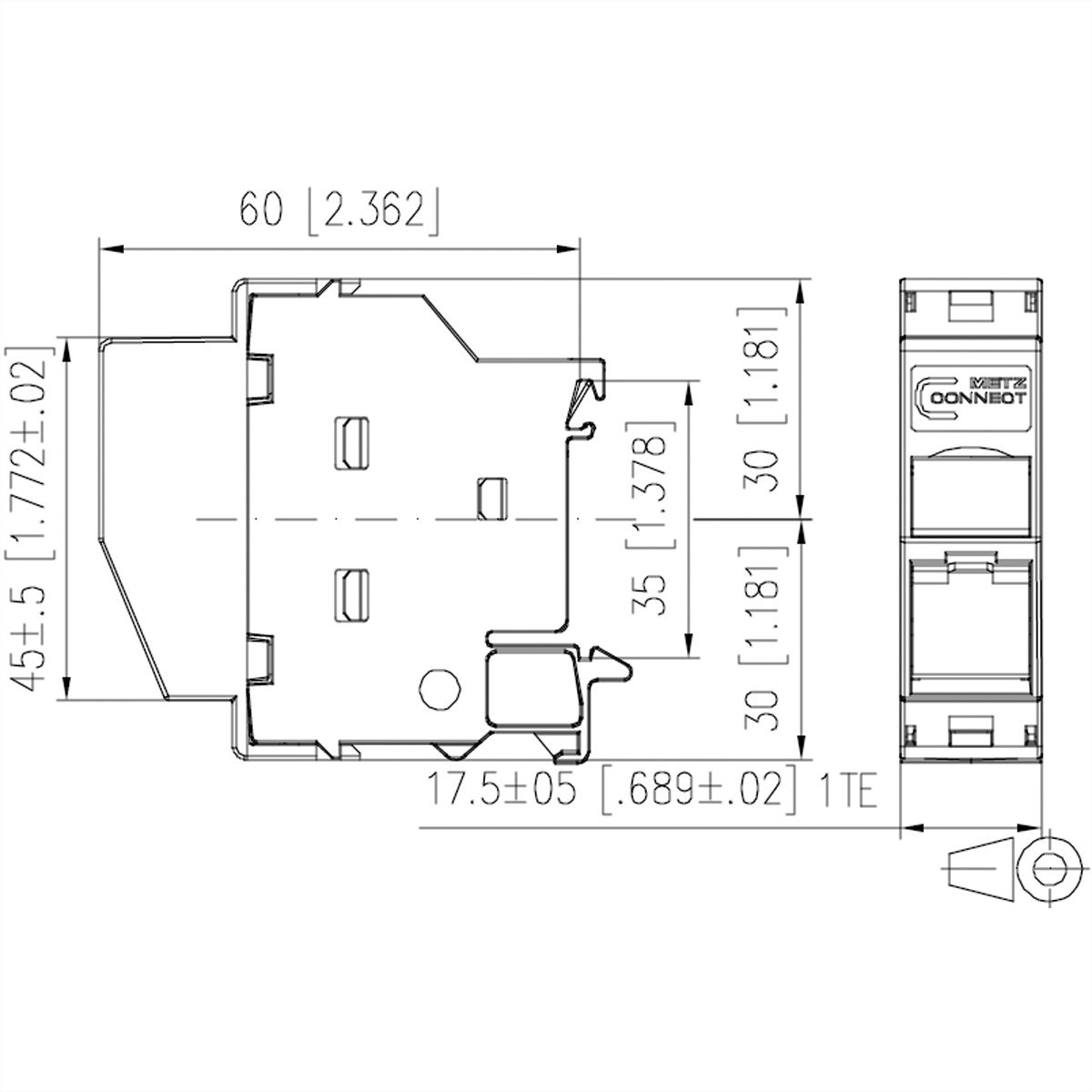

• La largeur utile de 1UL (unité de division) permet de monter 12 REGplus au maximum dans les répartiteurs électriques standard

• En cas de montage comme appareil de la classe de protection I, la liaison équipotentielle est effectuée via une plaque de mise à la terre intégrée directement sur le rail DIN qui doit être raccordé via des borniers de contact correspondants sur la mise à la terre du bâtiment.
• Un cache sur le module empêche le contact direct. Le montage sur des répartiteurs à double isolation permet ainsi de maintenir la classe de protection II. Dans ce but, il convient d'enlever le ressort de mise à la terre.

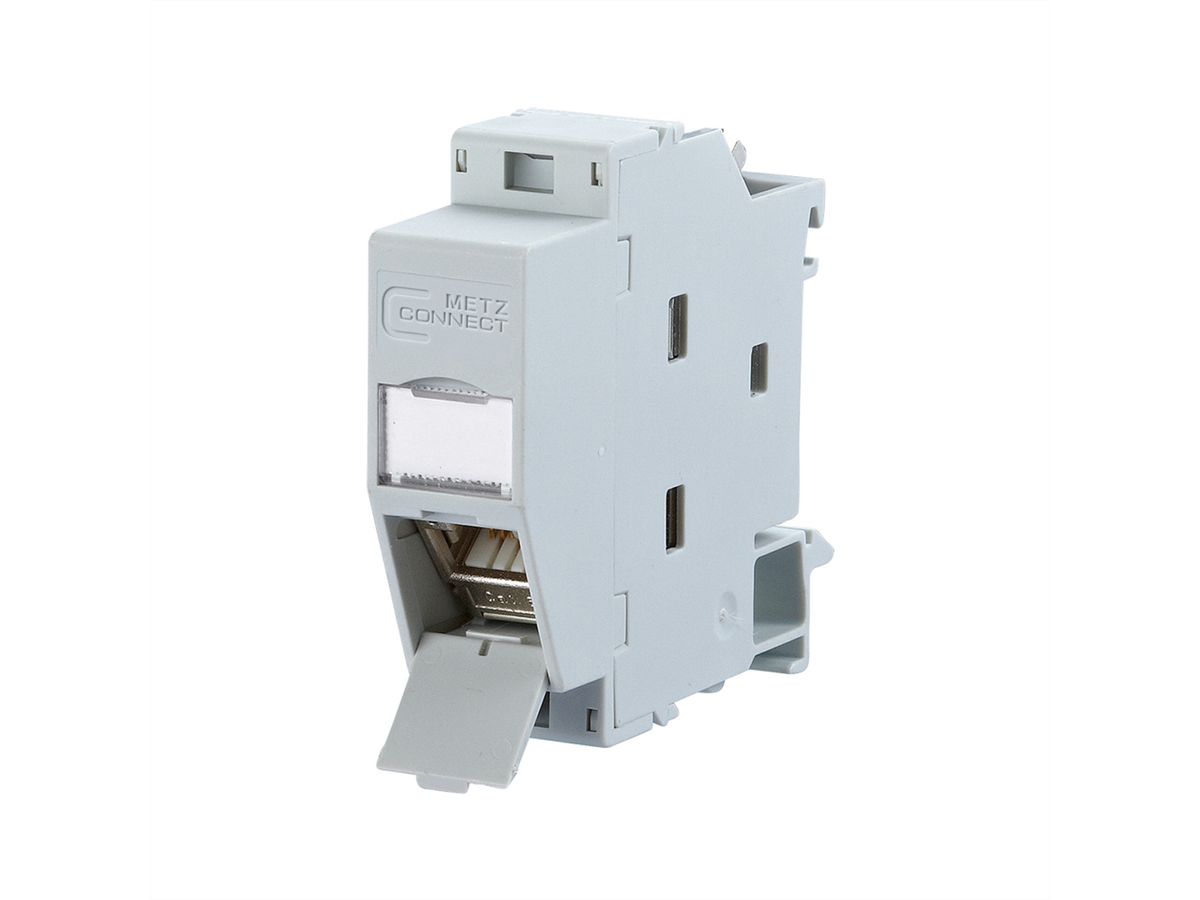

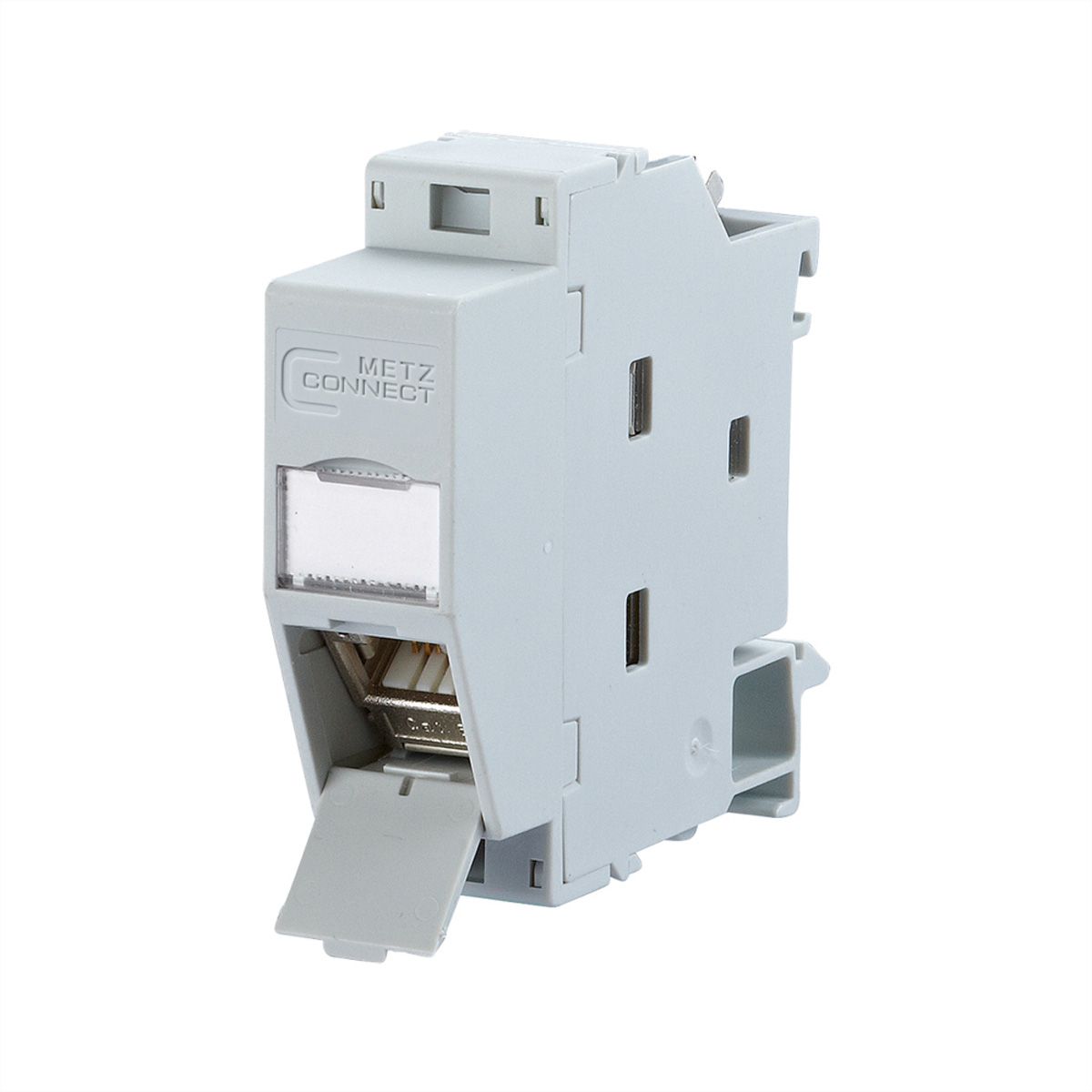

• Clapet anti-poussière intégré (existe aussi en couleur)
