Description

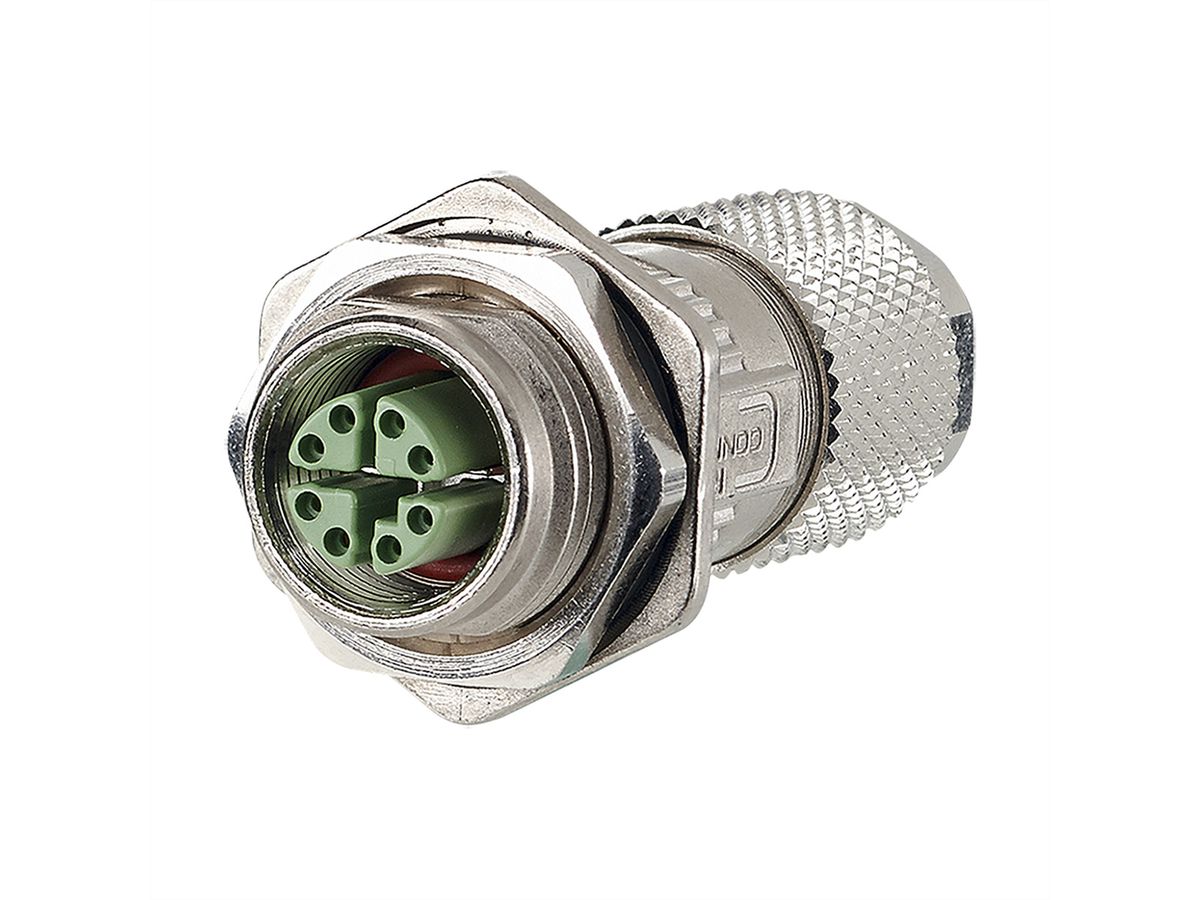

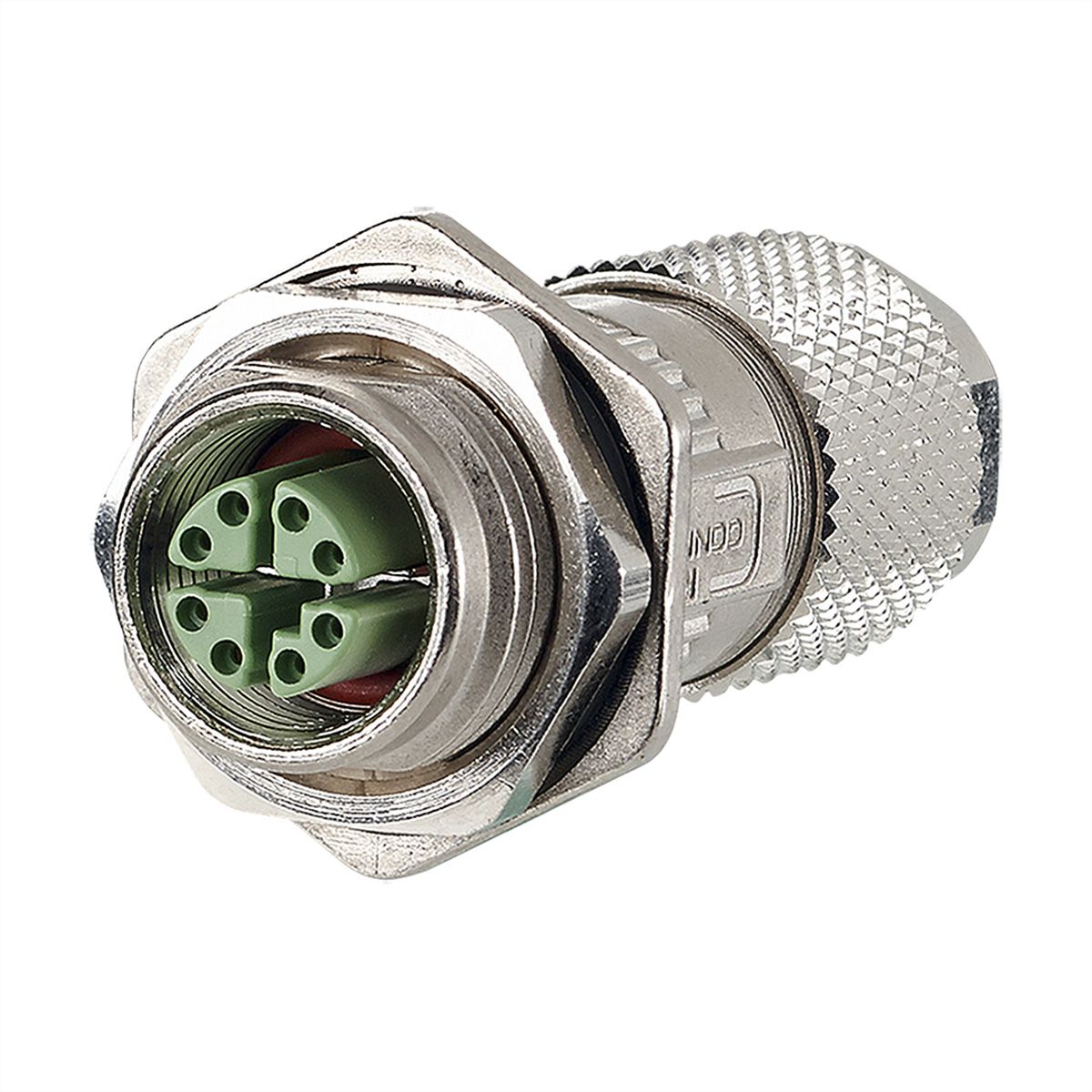

M12 connecteur codage X IP67, à confectionner sur site avec bride

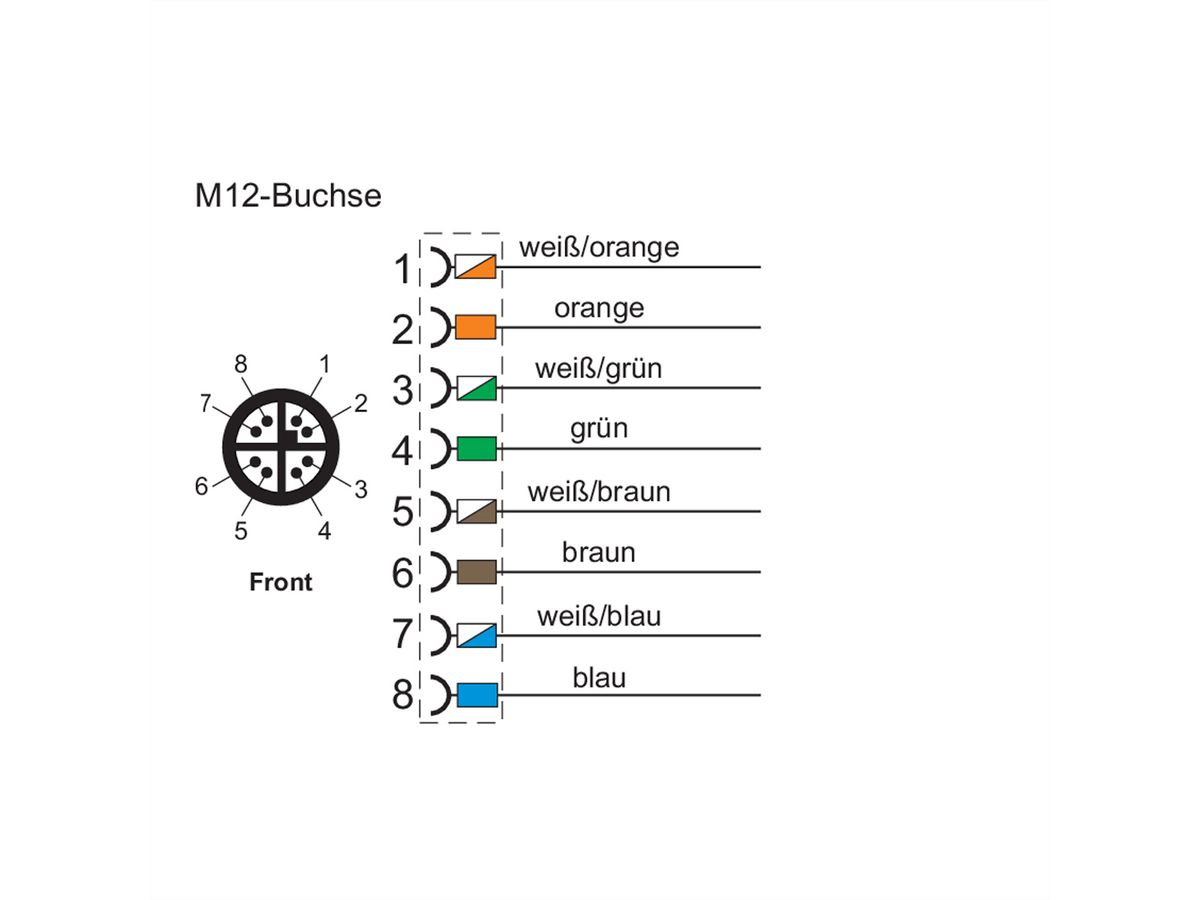

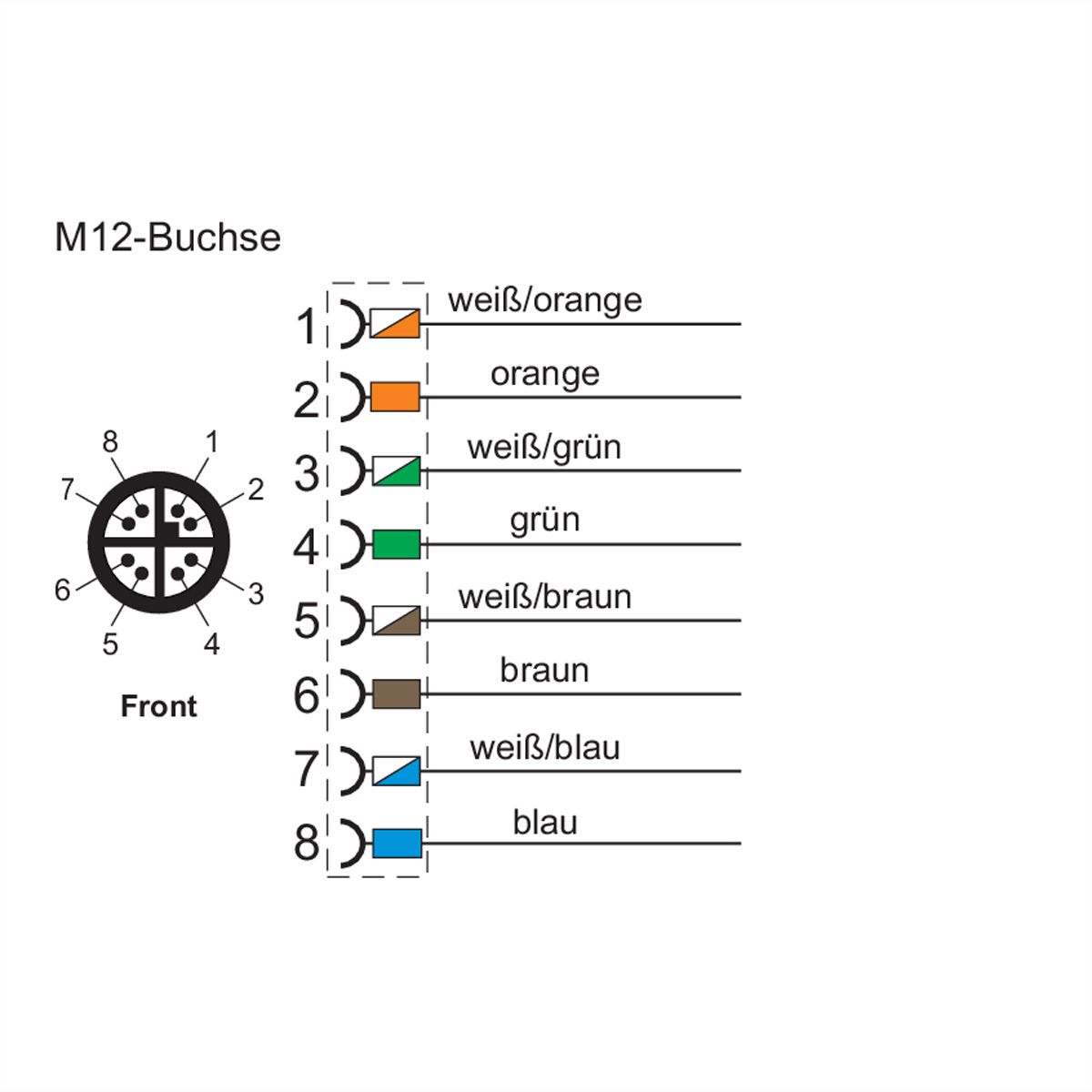

• Connecteur femelle M12 cat.6A, 8 pôles, à confectionner sur site
• Selon IEC/PAS 61076-2-109, avec bride
• Convient pour10 GBit selon IEEE 802.3an
• Raccordement de AWG 26/1 à 22/1, AWG 26/7 à 22/7 possible
• Fil monobrin, diamètre du conducteur en cuivre de 0,4 à 0,64 mm
• Fil multibrins, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
• Diamètre maximal du fil avec isolation 1,6 mm
• Gainage de 6,0 à 9,7 mm
• Est composé de seulement 2 éléments
• Confection extrêmement simple - raccordement sans outillage spécial
• Boîtier en zinc moulé sous pression convenant aux applications industrielles
• Adapté aux applications dans l'industrie ferroviaire selon la fiche technique

Spécifications

Constructeur	METZ CONNECT
Groupe de produits	Composants réseau
Types de produits	Réseau industriel
Couleur	argent
Type de protection	blindé
Qualité de transmission	Cat6A / Class EA
Type de connecteur face 1	M12-X
Genre du connecteur face 1	Femelle
Type de connecteur face 2	dénudé avec cosses
Anti-halogène	oui
Classe de protection (Code IP)	IPX5 IPX7
Température de fonctionnement min.	-40 °C
Température de fonctionnement max.	85 °C

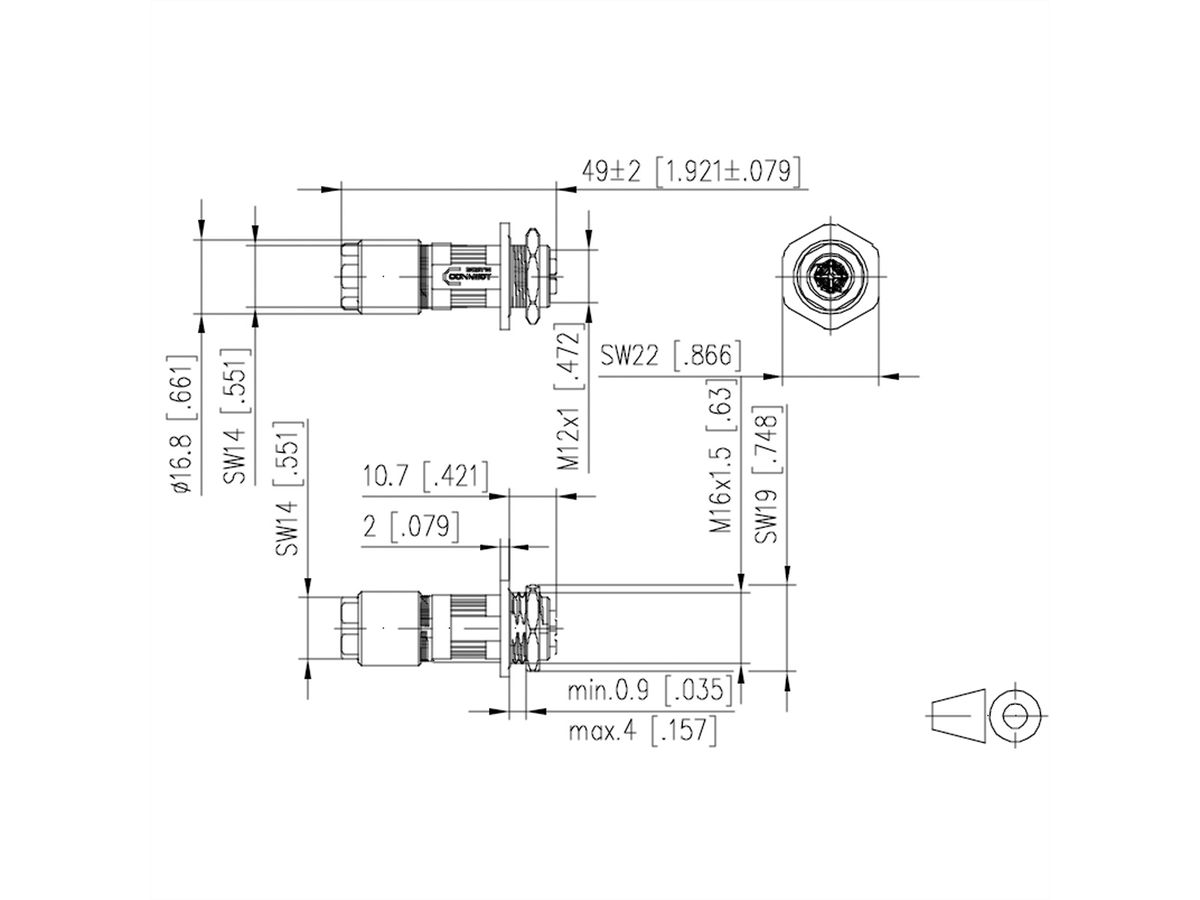

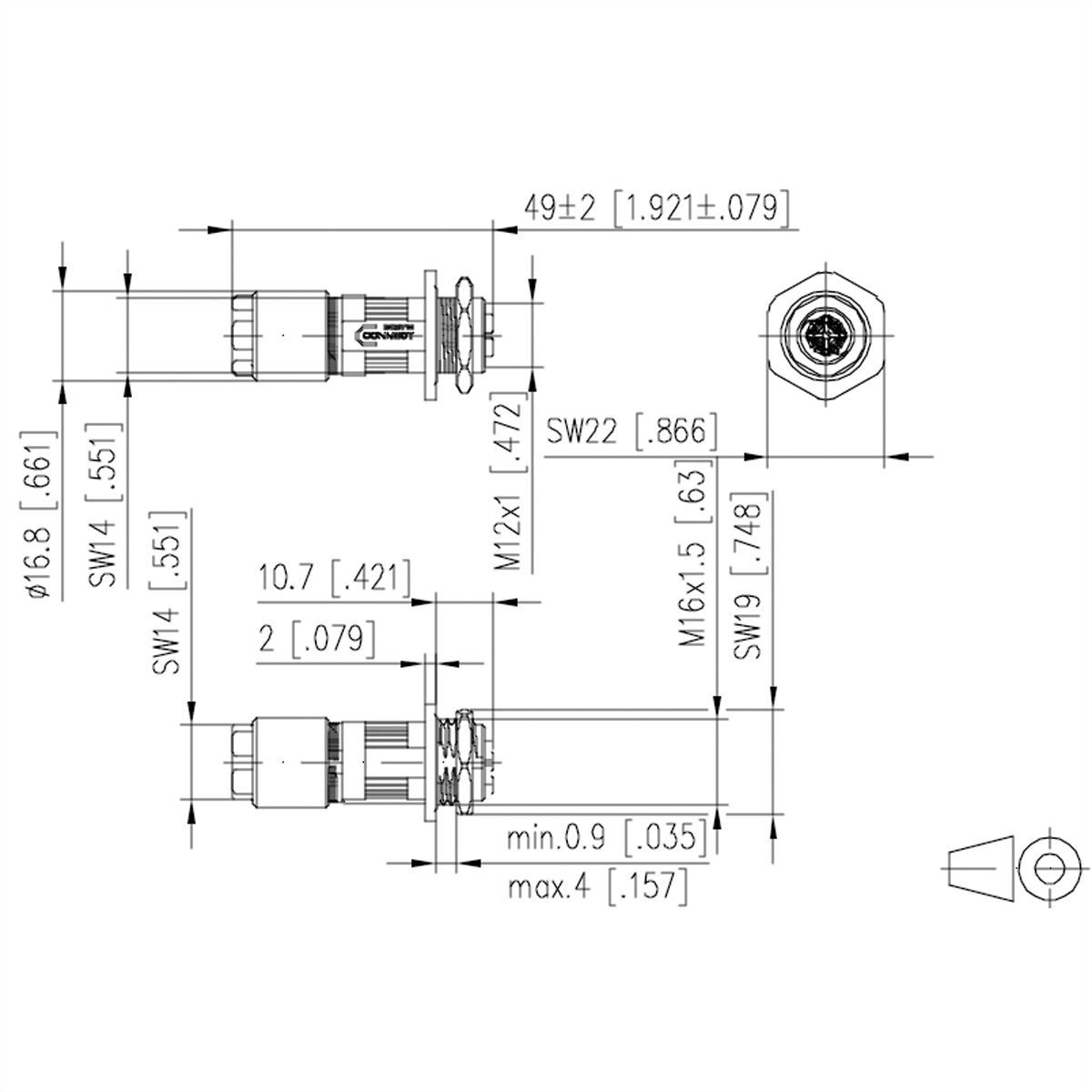

Hauteur	16.8 mm
Largeur	16.8 mm
Profondeur	49 mm
Poids	30 g
Hauteur du colis	30 mm
Largeur du colis	100 mm
Profondeur du colis	110 mm
Poids du paquet	0.038 kg

Téléchargements

Fiche technique du fabricant - English (1,2 Mio)

Téléchargement

Fiche technique du fabricant - Deutsch (1,2 Mio)

Téléchargement
