Description

L'encodeur de données analogiques de capteur de grandeur de commande pour la spécification manuelle de la grandeur de commande, par ex. des volets mélangeurs, la position de vannes, les températures etc.

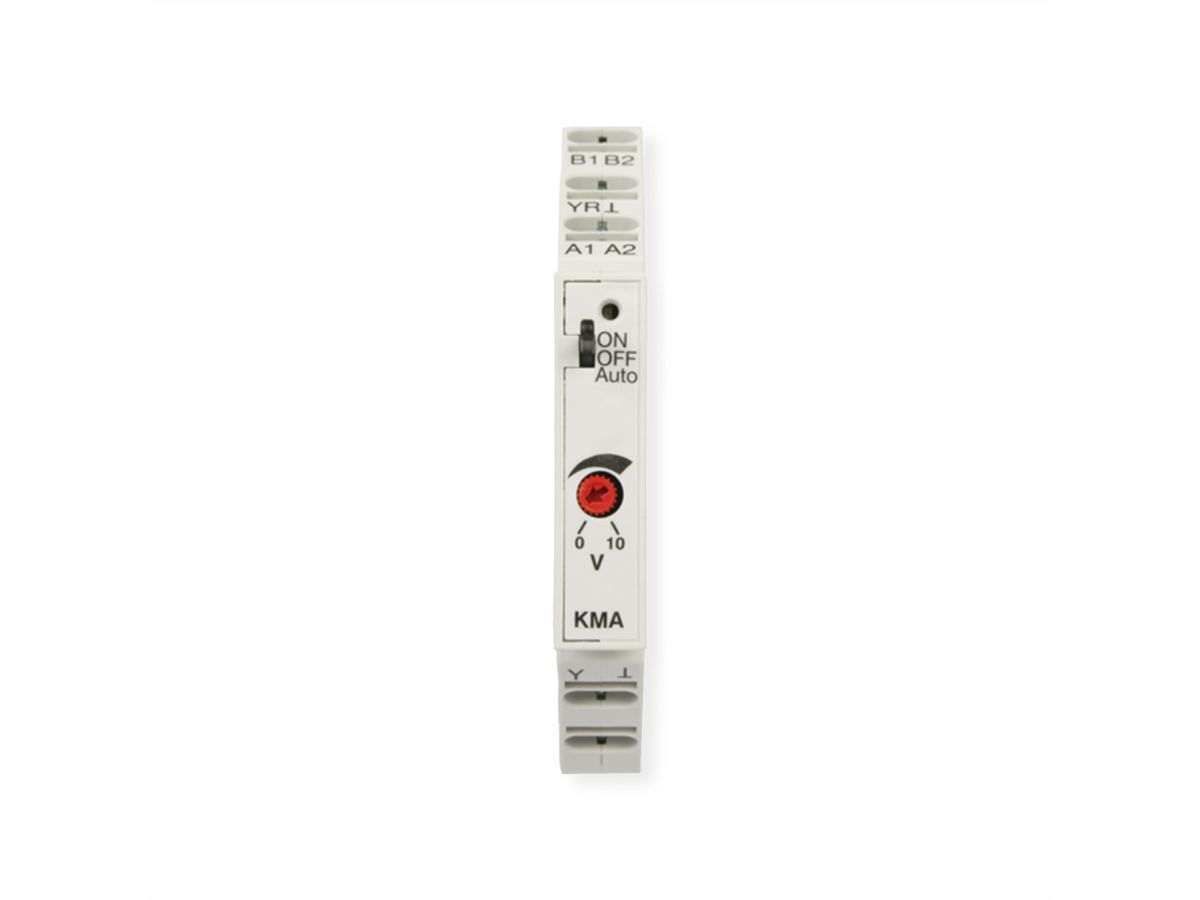

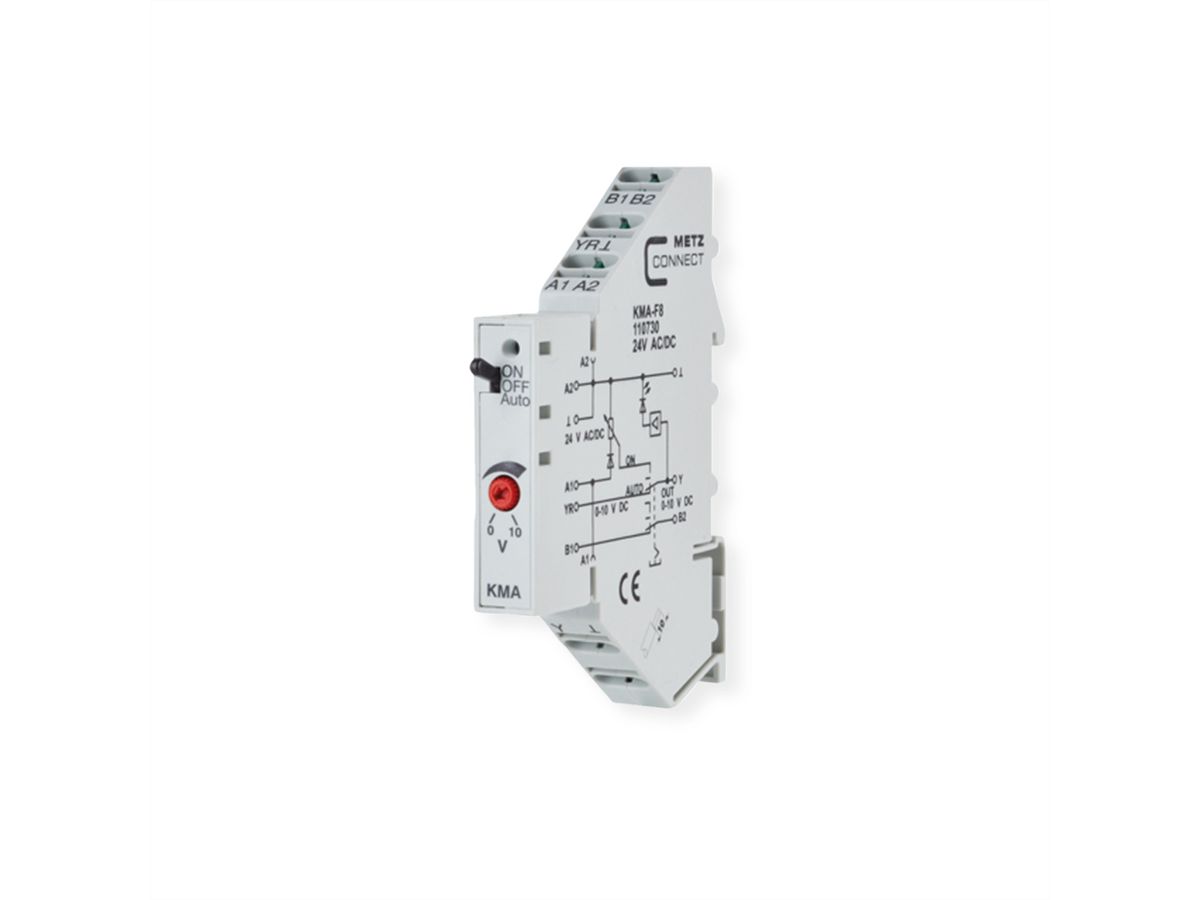

Le module peut être contrôlé en trois modes de fonctionnement qui peuvent être commutés au moyen d'un interrupteur à trois allures intégré (ON, OFF, AUTO). La position de l'interrupteur est signalée en retour par les bornes des contacts de commande externes B1 et B2. La grandeur de commande peut être réglée au moyen d'un potentiomètre situé sur la face avant. Le signal de sortie de 0 à 10 V est disponible sur la borne Y. Quand l'interrupteur est réglé sur AUTO, la grandeur de commande est activée sans modification via la borne YR sur la sortie de grandeur de commande Y.

• Raccordement par borniers à ressort (push-in)
• Générateur de consigne
• Fonction de commande manuelle avec message en retour
• Luminosité des DEL proportionnelle à la grandeur de commande

Spécifications

Constructeur	METZ CONNECT
Groupe de produits	Automatisation des bâtiments
Types de produits	Modules d'interface
Couleur	multicolore
Classe de protection (Code IP)	IP40 IP20
Température de fonctionnement min.	-5 °C
Température de fonctionnement max.	55 °C
Hauteur	7.5 cm
Largeur	9 cm
Profondeur	11.7 cm
Poids	31 g
Hauteur du colis	30 mm
Largeur du colis	70 mm
Profondeur du colis	90 mm
Poids du paquet	0.03 kg

Téléchargements

Fiche technique du fabricant - Deutsch (895,6 Kio)

Téléchargement

Fiche technique du fabricant - English (892,4 Kio)

Téléchargement
