Description

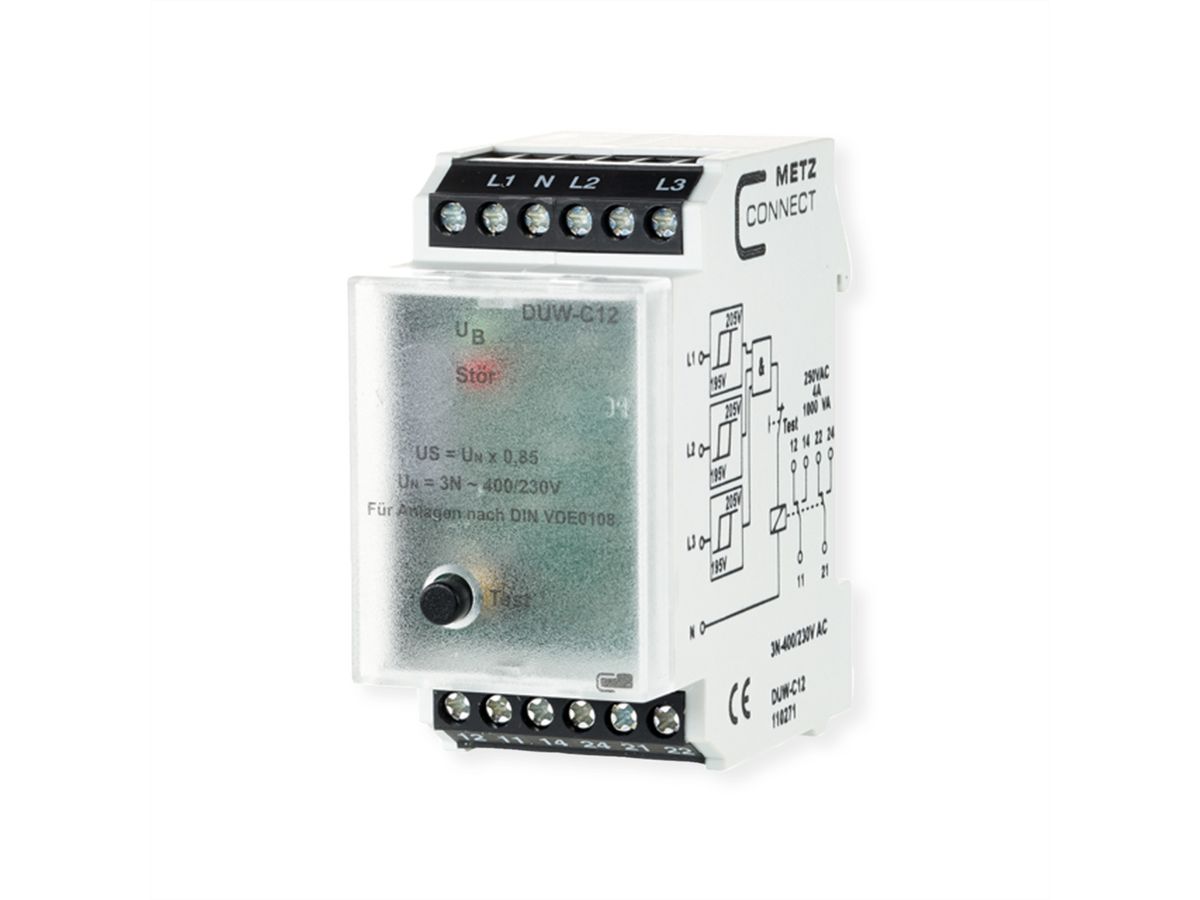

Détection de sous-tension dans des réseaux trois phases (chaque phase par rapport au neutre) avec seuil et hystérésis constants et touche de test intégrée. Elle a été conçue spécialement pour les installations d'éclairage de secours selon DIN VDE 0108. L'appareil peut aussi être utilisé pour la surveillance sur une seule phase. Toutes les entrées non assignées doivent être reliées à la phase raccordée. S'il existe une tension de retour venant du consommateur qui est supérieure au seuil réglé, aucun message d'erreur n'est émis. Message OK : Le relais est excité (contacts 11 à 14 et 21 à 24 fermés), la DEL est éteinte. Message de défaut : Le relais est désexcité (contacts 11 à 14 et 21 à 24 ouverts), la DEL est allumée. Pression sur la touche : le relais retombe (contacts 11 à 14 et 21 à 24 ouverts), la DEL s'allume.

• Raccordement avec borniers à vis

Spécifications

Constructeur	METZ CONNECT
Groupe de produits	Automatisation des bâtiments
Types de produits	Relais de surveillance de phase
Couleur	multicolore
Classe de protection (Code IP)	IP40 IP20
Température de fonctionnement min.	-5 °C
Température de fonctionnement max.	55 °C
Hauteur	8 cm
Largeur	4 cm
Profondeur	7.5 cm
Poids	100 g
Hauteur du colis	40 mm
Largeur du colis	90 mm
Profondeur du colis	70 mm
Poids du paquet	0.108 kg

Téléchargements

Fiche technique du fabricant - Deutsch (1,4 Mio)

Téléchargement

Fiche technique du fabricant - English (1,6 Mio)

Téléchargement
