Description

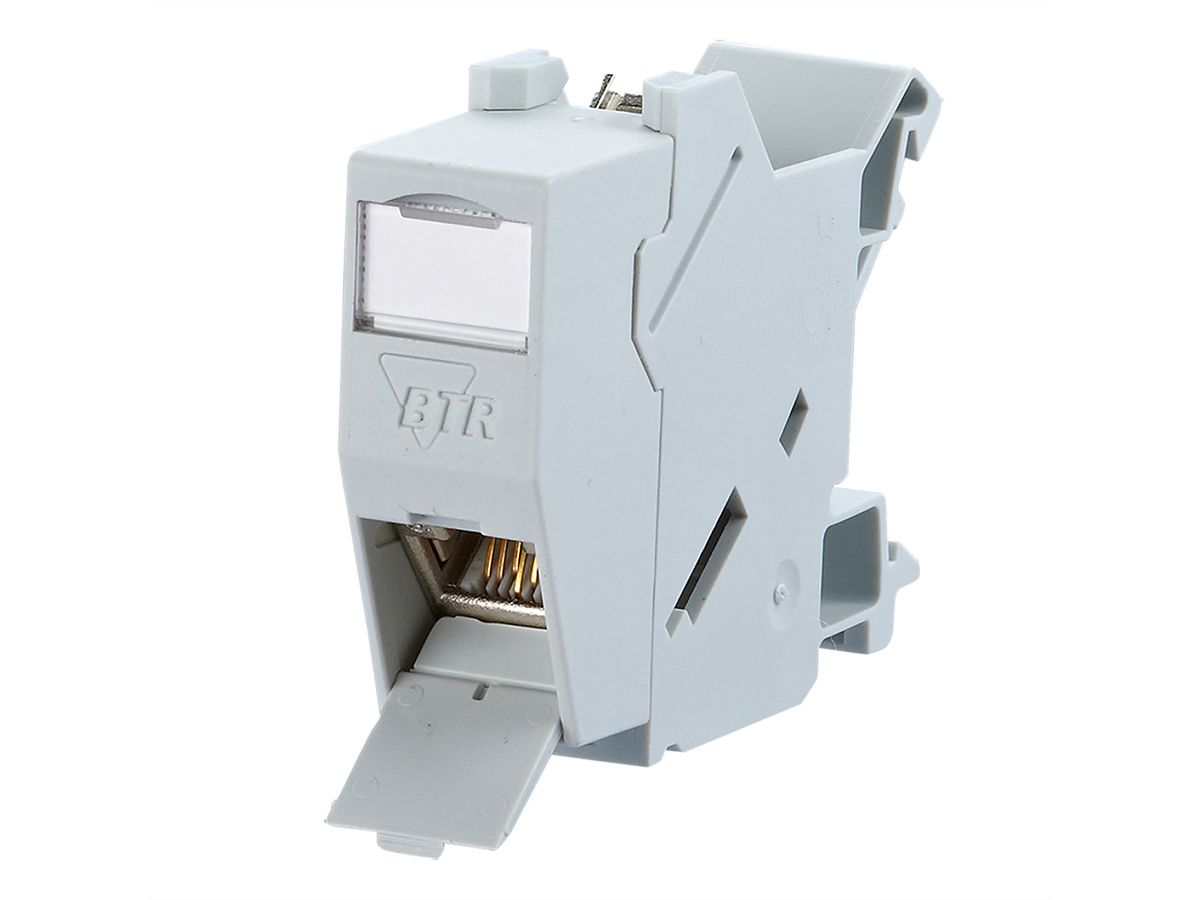

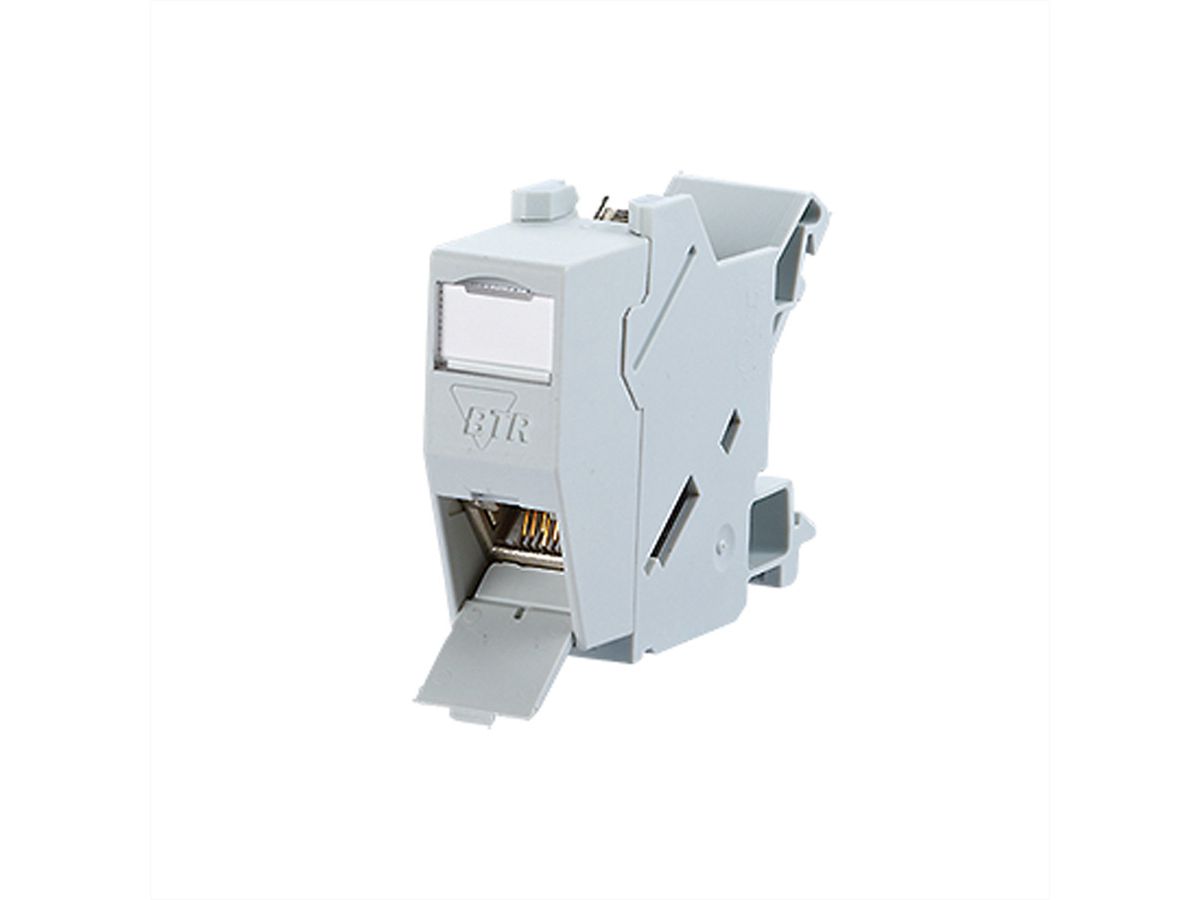

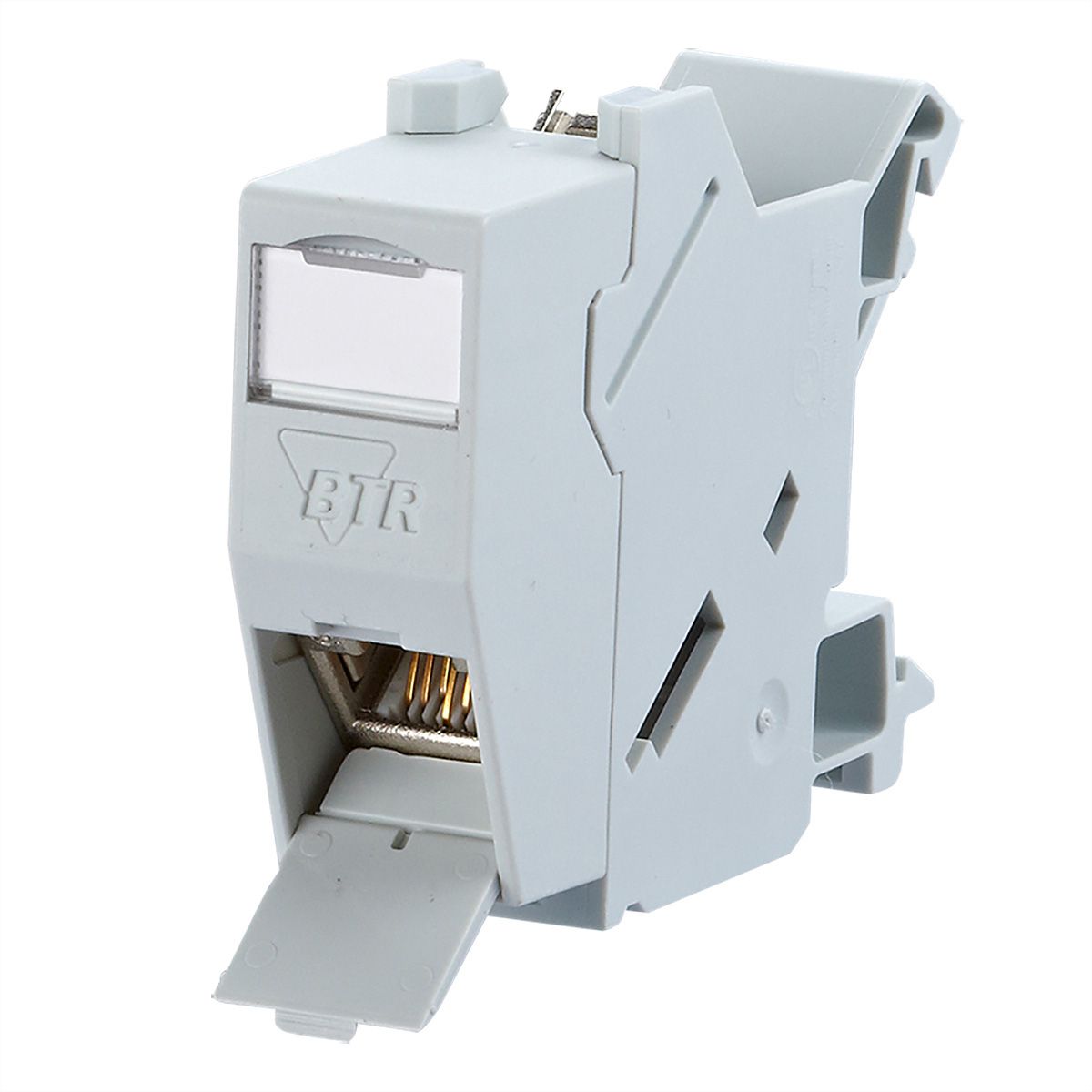

• Unité de raccordement pour montage sur rail DIN TH35 selon DIN EN 60715 dans des répartiteurs électriques pour l'installation du bâtiment et industrielle
• Équipée d'un module individuel RJ45 E-DAT modul
• Entrée de câble 45° par le haut, sens d'embrochage : vers le bas, incliné de 45°
• Répond aux exigences de la classe EA selon ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09
• Tests réalisés : lien jusqu'à 500 MHz
• Convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus et UPoE) et HDBaseT
• Raccordement simplifié de câbles de données avec 2 à 4 paires AWG 26/1 à 22/1 et conducteurs multibrins en cuivre à 7 brins AWG 26/7 sur contacts à déplacement d'isolant IDC
• Marquage de l'assignation des brins T568A ou T568B

• Pose facile et rapide des paires de brins dans la pièce de chargement E-DAT modul
• La largeur utile de 1UL (unité de division) permet de monter 12 REG au maximum dans les répartiteurs électriques standard
• En cas de montage comme appareil de la classe de protection I, la liaison équipotentielle est effectuée via une plaque de mise à la terre intégrée directement sur le rail DIN qui doit être raccordé via des borniers de contact correspondants sur la mise à la terre du bâtiment
• Un cache sur le module empêche le contact direct. Le montage sur des répartiteurs à double isolation permet ainsi de maintenir la classe de protection II. Dans ce but, il convient d'enlever le ressort de mise à la terre.
• Clapet anti-poussière intégré (existe aussi en couleur)
